Progettazione della viabilità e analisi dei percorsi dei mezzi pesanti
Come scegliere i giusti software 3D per il progetto di strade, piste ciclabili, piste forestali e l’analisi dei percorsi dei mezzi pesanti.
I migliori strumenti da integrare nel software CAD e di modellazione 3D che danno la possibilità di gestire i progetti in modo flessibile e dinamico.
La progettazione stradale è un’attività complessa che richiede l’utilizzo di strumenti software specializzati per garantire precisione, efficienza e per gestire al meglio modelli con ampie moli di dati, mantenendo flessibilità e facilità d’apprendimento, soprattutto grazie all’adozione di un’interfaccia utente intuitiva.
Al pari, l’analisi dei trasporti e la simulazione delle manovre dei veicoli pesanti e dei trasporti eccezionali si rende necessaria sia nelle fasi di cantiere che nella gestione dei trasporti locali, nonché nella progettazione urbana.
Gli ingegneri civili e gli altri attori coinvolti in piani di simile portata sono quindi chiamati a dotarsi di strumenti avanzati non solo per accelerare il processo di progettazione ingegneristica, ma anche per mantenere il controllo delle diverse opzioni e le alternative alla pianificazione degli interventi, nonché l’impatto sul contesto e la conformità agli standard di sicurezza.
Progettazione di viabilità, piste ciclabili e piste forestali con strumenti CAD flessibili
La progettazione di strade secondarie, piste forestali, e percorsi ciclabili rappresenta un ambito tecnico in cui precisione e rapidità operativa devono convivere con semplicità d’uso e costi contenuti. A differenza delle grandi infrastrutture, questi interventi raramente richiedono l’adozione di piattaforme complesse basate su processi BIM avanzati, risultando invece più efficaci se gestiti attraverso strumenti CAD flessibili e immediati.
In questo contesto, soluzioni come BricsCAD, integrate con applicativi verticali come DtsCAD, consentono ai professionisti tecnici – geometri, periti edili, geologi, dottori forestali, piccoli studi di ingegneria e imprese di costruzione – di affrontare l’intero processo progettuale in modo diretto, mantenendo il pieno controllo del disegno e dei dati.
L’obiettivo non è soltanto progettare, ma arrivare rapidamente a un progetto esecutivo realmente cantierabile, facilmente interpretabile dalle imprese e coerente con le esigenze operative del territorio.
Strumenti essenziali per la progettazione
Un ambiente CAD efficace per questo tipo di interventi deve garantire innanzitutto la possibilità di lavorare in modo integrato tra 2D e 3D, senza appesantire il flusso di lavoro.

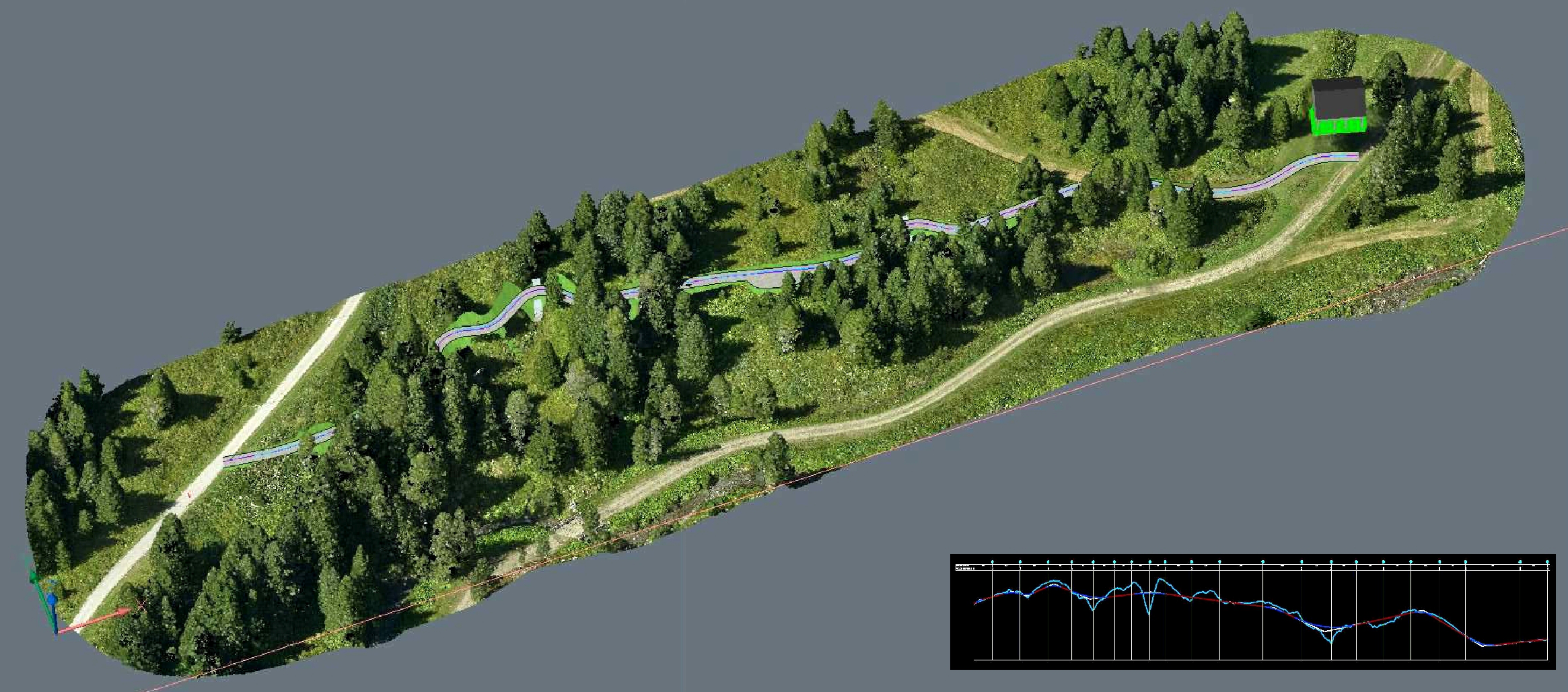

La progettazione in pianta consente di definire rapidamente il tracciato, adattandolo alle curve di livello e ai vincoli ambientali, mentre il modello tridimensionale permette di verificare l’andamento altimetrico, le pendenze e l’inserimento nel terreno. E’fondamentale che queste operazioni restino intuitive e modificabili in tempo reale, senza necessità di procedure complesse.
Strumenti dedicati permettono di:
- tracciare assi stradali in modo rapido;
- gestire curve e raccordi senza vincoli eccessivamente rigidi;
- generare profili longitudinali e sezioni in modo automatico;
- adattare il tracciato alla morfologia del terreno con interventi minimi.
Nel caso di piste forestali o strade a basso traffico, la progettazione deve essere pragmatica, orientata alla fattibilità e non alla sovra strutturazione normativa.
Dal rilievo al progetto esecutivo: un flusso di lavoro continuo
Uno degli aspetti più rilevanti per i professionisti è la continuità tra rilievo, progettazione e produzione degli elaborati.

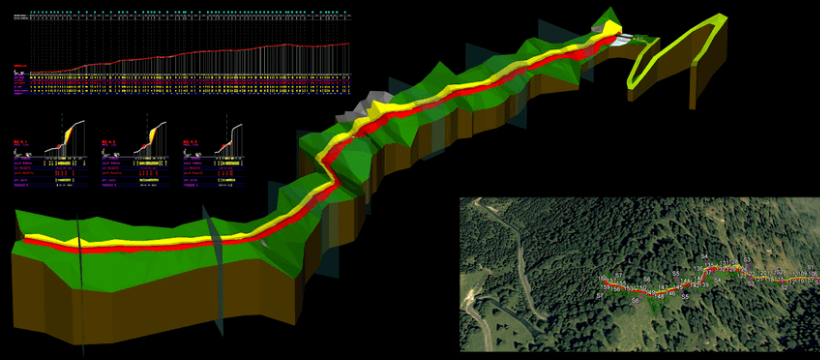

L’integrazione tra dati topografici e ambiente CAD consente di partire rapidamente da modelli del terreno (DTM), sui quali sviluppare il tracciato e verificarne immediatamente l’impatto. La possibilità di aggiornare il progetto in modo dinamico, senza dover ricostruire il modello, rappresenta un vantaggio concreto in fase operativa.
La generazione automatica di:
- sezioni trasversali,

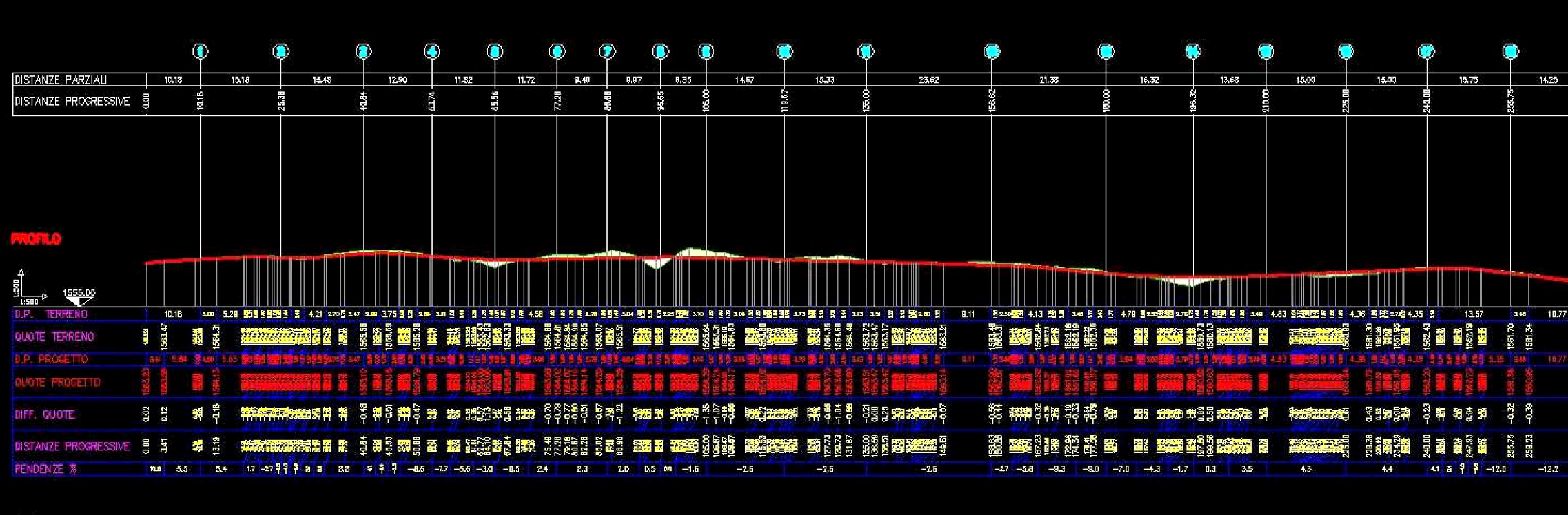

- profili altimetrici,
- volumi di scavo e riporto,
- elaborati grafici esecutivi,
- elaborati e listati per il tracciamento, permette di ridurre drasticamente i tempi di produzione e limitare gli errori.
Questo approccio consente di ottenere in tempi rapidi un progetto completo, pronto per essere utilizzato in cantiere, senza passaggi intermedi inutilmente complessi.
Semplicità operativa e controllo diretto del progetto
Uno dei principali punti di forza di un ambiente come BricsCAD è la sua immediatezza d’uso, soprattutto per chi proviene da esperienze CAD tradizionali.
L’interfaccia familiare e la compatibilità con formati standard permettono di lavorare senza dover affrontare lunghi percorsi di formazione. Allo stesso tempo, l’utilizzo di strumenti personalizzati – come quelli disponibili in DtsCAD – consente di automatizzare le operazioni più ripetitive mantenendo comunque il controllo diretto su ogni elemento del progetto.
Questo equilibrio tra automazione e controllo è particolarmente importante nei piccoli studi e nelle imprese, dove la flessibilità operativa rappresenta un fattore determinante.
Un approccio orientato al cantiere
A differenza dei grandi sistemi BIM, spesso progettati per gestire processi complessi e multidisciplinari, l’approccio basato su CAD evoluto risponde meglio alle esigenze di chi deve portare rapidamente un progetto dalla scrivania al cantiere.
L’obiettivo principale è ottenere elaborati chiari, misurabili e immediatamente utilizzabili dalle imprese.
La possibilità di produrre tavole esecutive precise, computi affidabili e sezioni dettagliate consente di migliorare la comunicazione tra progettista e impresa, riducendo ambiguità e imprevisti in fase realizzativa.
Per chi è pensato?
Per i professionisti tecnici e le realtà operative di piccola e media dimensione, la scelta dello strumento di progettazione deve privilegiare efficienza, semplicità e concretezza.
L’utilizzo combinato di BricsCAD e DtsCAD rappresenta una soluzione efficace per affrontare la progettazione di viabilità minore senza le complessità dei sistemi più strutturati, garantendo al tempo stesso precisione tecnica e rapidità operativa.
Progettare reti stradali e traiettorie dei mezzi pesanti
La progettazione delle reti stradali è una componente fondamentale per garantire un flusso efficiente e sicuro del traffico urbano ed extraurbano. Tuttavia, quando l’attenzione si sposta verso la considerazione dei mezzi pesanti e delle loro traiettorie, le cose si complicano, soprattutto in relazione ai loro raggi di curvatura che necessitano di analisi e simulazioni che solo software specifici sono in grado di produrre.
Questo può valere sia nel caso dell’analisi del percorso di un trasporto eccezionale, per essere sicuri che possa effettivamente arrivare a destinazione, che nella progettazione di vie soggette al trasporto pubblico di linea o al traffico sostenuto di camion, nonché nello studio di cantieri di grossa portata o di manufatti particolari come autorimesse, edifici o magazzini con movimento di mezzi particolari o automatizzati, fino ad arrivare agli aeroporti e alla movimentazione degli aeromobili in pista.
L'importanza della verifica di trasportabilità con strumenti CAD

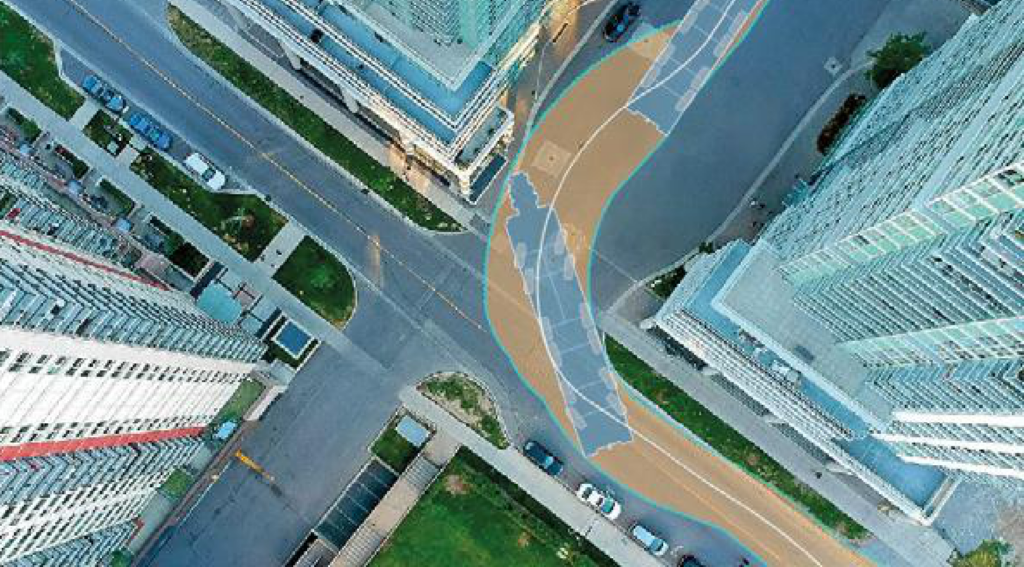

Strade, incroci, rotatorie, tornanti, sottopassi, cavalcavia e simili rappresentano punti nodali che si possono analizzare con strumenti avanzati integrati nel proprio software CAD nella verifica di trasportabilità.
Questa analisi consente di valutare la fattibilità delle manovre dei mezzi pesanti lungo le strade proposte, con l’obiettivo di garantire che possano transitare in modo sicuro ed efficiente attraverso la rete stradale, senza causare ostruzioni o problemi al traffico ordinario.
Il software dovrà quindi “conoscere” le dimensioni esatte dei mezzi e le loro caratteristiche di manovra, nonché avere una corretta rappresentazione del territorio dove questi si muoveranno. Così si potranno identificare potenziali punti critici lungo il tragitto e apportare le modifiche necessarie per ottimizzare gli itinerari stradali in funzione dei mezzi e dei loro carichi.
Questo significa che i programmi devono disporre da un lato di adeguate librerie di oggetti 2D e 3D relative a camion, autobus e altri veicoli più specializzati e dall’altro di poter integrare immagini raster, dati di altimetria e altri dati topografici all’interno del disegno CAD, per visualizzare al meglio i percorsi reali nell’analisi della traiettoria di marcia del veicolo.
È altresì importante avere la possibilità di personalizzare gli oggetti di libreria e di realizzare i propri mezzi di trasporto con il livello di dettaglio più appropriato, nonché poter gestire con flessibilità cartografie e integrazioni con strumenti e dati esterni per la rappresentazione territoriale, topografica, viabilistica e urbana. A tal proposito può essere di grande aiuto il supporto di strumenti come Google Maps, Google StreetView, OpenMaps, che forniscono rappresentazioni precise e dettagliate del territorio.
Con questi elementi si dovrebbe essere in grado di eseguire simulazioni realistiche delle traiettorie dei mezzi lungo il percorso pianificato, o per lo meno nei suoi snodi più critici, con rappresentazioni tridimensionali e schemi grafici in 2D.
Infine sarebbe opportuno poter disporre di report automatici che contemplino i nomi e i tipi di veicoli in uso, le loro dimensioni, il rapporto di rotazione del volante e gli angoli di sterzata, gli spazi di arresto o sosta e altro ancora, il tutto esportabile nei formati più comuni, come ad esempio il PDF.
