Se la topografia e la gestione dei rilievi fanno parte della vostra attività quotidiana, allora vale la pena affiancare DtsCAD a BricsCAD.

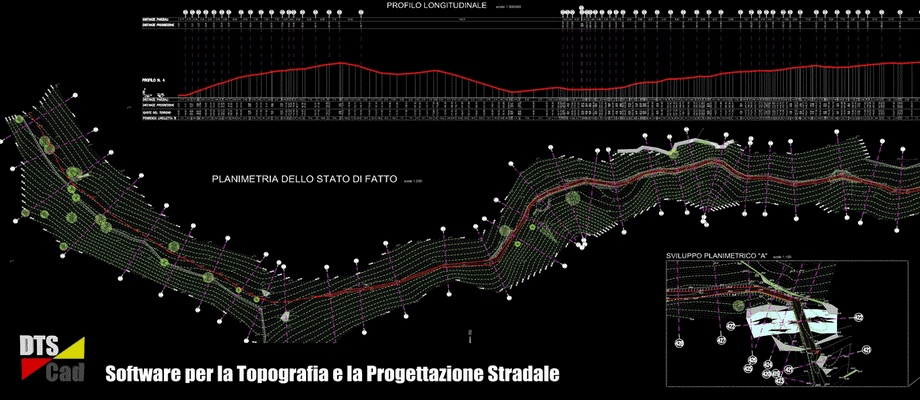

Si tratta di un applicativo sviluppato per la restituzione e il disegno di rilievi topografici, la progettazione stradale e tridimensionale, fino alla topografia catastale.
Frutto dell’esperienza e della collaborazione con tecnici e imprese del settore, DtsCAD è stato progettato con particolare attenzione all’automazione dei processi, semplificando il lavoro e riducendo i tempi di progettazione e di contabilizzazione delle opere civili.
Inoltre, in combinazione con la progettazione dinamica del modulo civile di BricsCAD, DtsCAD è un ottimo strumento per la cantierizzazione del tuo progetto civile.
Tra le sue principali caratteristiche:
- Importazione e gestione delle banche dati regionali per una restituzione topografica precisa e affidabile;
- Estrazione di sezioni e profili stradali direttamente dalle superfici TIN native di BricsCAD;
- Calcolo di volumi di sterro e riporto tramite il procedimento delle sezioni ragguagliate e con il metodo dei prismoidi;
- Redazione completa degli elaborati per progetti stradali in combinazione con la progettazione dinamica del modulo civile di BricsCAD;
- Interazione con il noto software di modellazione idraulica HEC-RAS.
Grazie alla sinergia con BricsCAD, tutte queste funzioni si integrano con strumenti di rendering e contestualizzazione ambientale, consentendo una rappresentazione chiara e realistica dell’opera in progetto. L’applicativo è strutturato in moduli indipendenti ma interconnessi, così da offrire la massima flessibilità.
A supporto degli utenti, è disponibile un’ampia documentazione formativa e una versione trial per testarne le potenzialità.
Esportazione della planimetria catastale in Google Earth
Il modulo T17-Earth di DtsCAD consente l’esportazione della cartografia catastale e delle entità vettoriali in formato compatibile con Google Earth.

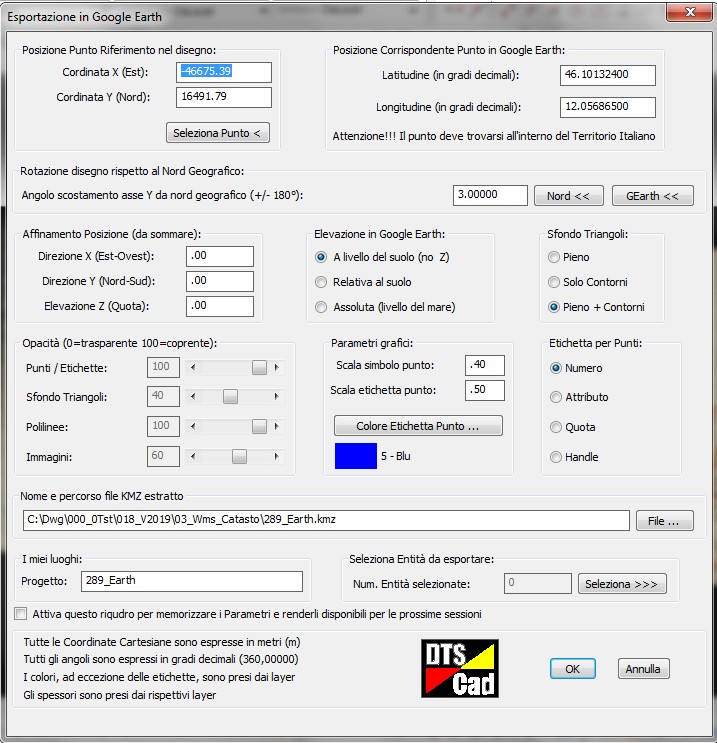

Per eseguire l’operazione è necessario configurare i parametri riportati nella schermata seguente, che determinano il sistema di coordinate, l’area di esportazione e le opzioni di visualizzazione.
Istruzioni su come compilare la scheda di esportazione
- Posizione cartesiana e geografica del punto di riferimento;
- Rotazione del disegno rispetto al Nord geografico
- Opacità delle entità grafiche compresa la trasparenza delle immagini;
- Parametri grafici;
- Etichette per i punti topografici;
- Le entità da esportare.
Il programma produce un file con estensione “.KMZ” visualizzabile direttamente in Google Earth.

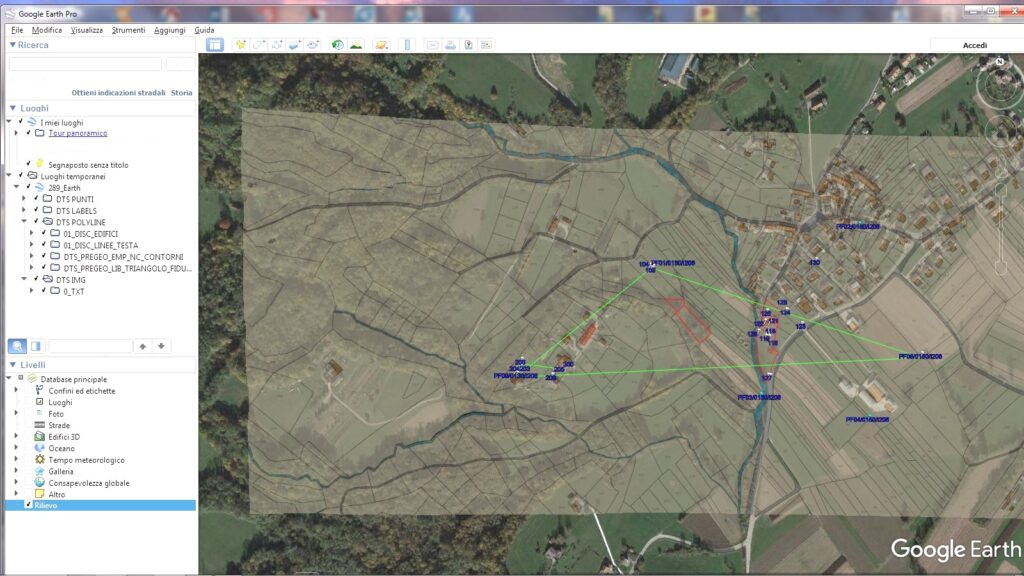

Se in fase di esportazione imposti correttamente la trasparenza delle immagini, potrai sovrapporre la cartografia catastale al territorio:
Per maggiori informazioni sull’applicativo DtsCAD consulta il sito www.fabriziocomiotto.it
oppure visita il canale YouTube https://www.youtube.com/user/domcele
