Spatial Manager per BricsCAD è un plug-in avanzato pensato per chi deve importare, esportare e gestire dati spaziali in modo semplice ed efficiente.
In sintesi, con Spatial Manager per BricsCAD puoi:
- Gestire le mappe di sfondo in modo potente e facile
- Importare/esportare dati spaziali in/da disegni BricsCAD.
- Visualizzare entità estese e modifica delle stesse in una tavolozza.
- Trasformare le coordinate durante l’importazione o l’esportazione.
- Gestire le tabelle dati e i relativi campi.
- Funzionalità del “Terreno”: ottieni punti 3D da qualsiasi regione della terra. Crea curve di livello 2D o 3D dal disegno dei punti 3D. Crea Modelli 3D del terreno (superfici DTM/TIM e applica mappe di sfondo)
Il plug-in è fornito come applicazione leggera integrata in BricsCAD. Dopo il download e l’installazione, è sufficiente attivare la barra degli strumenti dedicata di Spatial Manager per accedere alle sue funzioni.
Mappe di sfondo

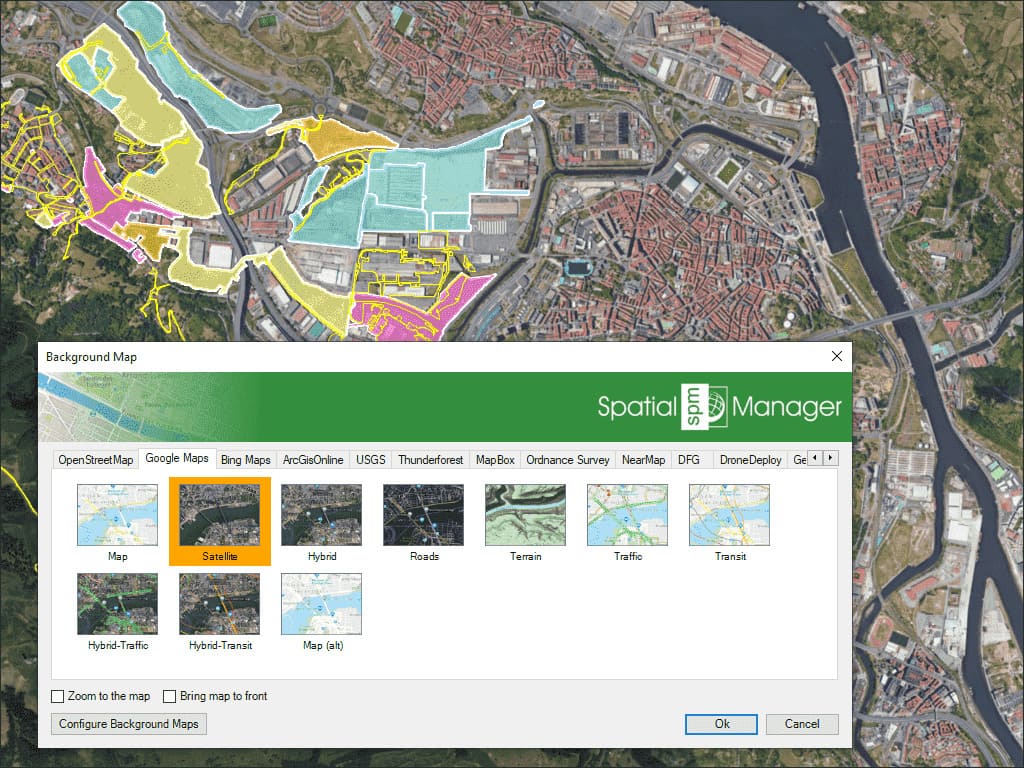

Spatial Manager per BricsCAD permette di scegliere tra numerosi sfondi cartografici forniti da diversi provider, tra cui OpenStreetMap, Bing, MapBox, Ordnance Survey e molti altri.
L’integrazione di queste mappe arricchisce i disegni, facilitando confronti e verifiche dirette sul progetto.
Le immagini vengono aggiornate dinamicamente in base alle modifiche della vista (zoom, panoramica, ecc.), con una risoluzione che si adatta automaticamente al livello di dettaglio richiesto.
Inoltre, è possibile collegarsi a servizi web esterni per l’inserimento di mappe specifiche, come cartografie catastali o ortofoto, particolarmente richieste dagli utenti.
I tecnici di EmiCAD hanno realizzato un video tutorial che trovi qui di seguito, grazie al quale potrai vedere in pratica come inserire le mappe nei tuoi progetti.
Inoltre, per la sezione dedicata alle mappe WMS, ti riporto qui i link citati e utilizzati nel video: ti saranno utili per effettuare subito le tue prove
Catastali:
- https://wms.cartografia.agenziaentrate.gov.it/inspire/wms/ows01.php
Ortofoto:
- http://wms.pcn.minambiente.it/ogc?map=/ms_ogc/WMS_v1.3/raster/ortofoto_colore_12.map&service=wms&request=getCapabilities&version=1.3.0
Guarda il video tutorial per scoprire come impostare come sfondo mappe provenienti dai principali provider, oppure mappe specifiche come catastali e ortofoto.
Importazione in BricsCAD
Spatial Manager per BricsCAD consente di importare dati spaziali in disegni nuovi o esistenti, convertendoli in entità BricsCAD complete di EED (Extended Entity Data).
L’operazione è guidata da un potente wizard che permette di definire con precisione i parametri di importazione, così da integrare nel disegno CAD informazioni spaziali strutturate e differenziate.
Importazione in batch, stratificazione automatica, riempimento di poligoni, creazione di blocchi basati su valori di dati e attributi mappati, etichettatura, gestione di elevazione e spessore, e applicazione di filtri spaziali sono solo alcune delle funzionalità disponibili per l’importazione di dati da file spaziali, server o archivi dati.
I “Task” consentono di salvare tutti i parametri e le opzioni dei processi di importazione, permettendo di ripeterli ogni volta che lo desideri.
È inoltre possibile eseguire contemporaneamente uno o più Task, ottimizzando tempi e flussi di lavoro.
Guarda il video tutorial per scoprire come importare, ad esempio, file Shape in BricsCAD.
Esportazione da BricsCAD
Con Spatial Manager per BricsCAD puoi esportare le entità del disegno verso file spaziali o database, salvando i loro Extended Entity Data (EED) come tabelle di dati alfanumerici.

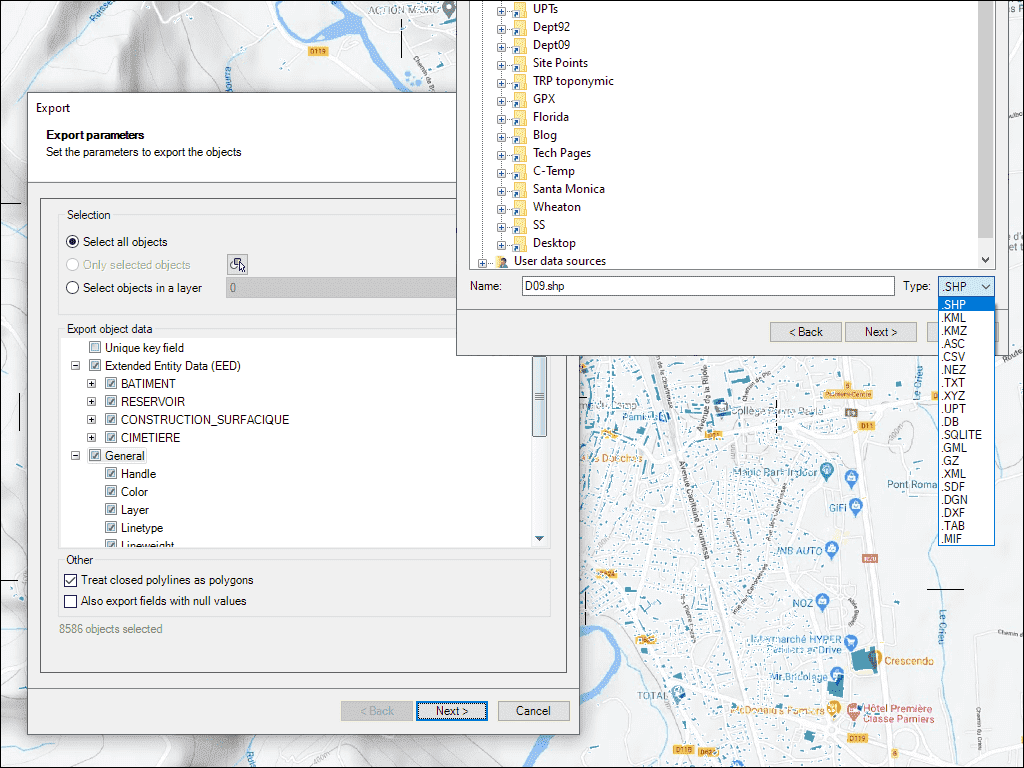

È possibile configurare i parametri di esportazione per definire con precisione quali dati includere, scegliendo tra un’ampia gamma di opzioni.
Tra le possibilità offerte: esportazione di coordinate, lunghezze o aree, layer delle entità, handle ed elevazioni, attributi e nomi dei blocchi con relative proprietà, testi e relative caratteristiche, e molto altro.
Le entità vengono automaticamente filtrate durante l’esportazione, mentre tutte le operazioni geometriche necessarie per adattare i dati al formato di destinazione — come la segmentazione delle curve — vengono eseguite in modo automatico.
Trasformazione di coordinate
Il software esegue automaticamente le trasformazioni geometriche delle entità durante i processi di importazione ed esportazione, in base al sistema di coordinate (CRS) selezionato per i dati di origine e di destinazione.

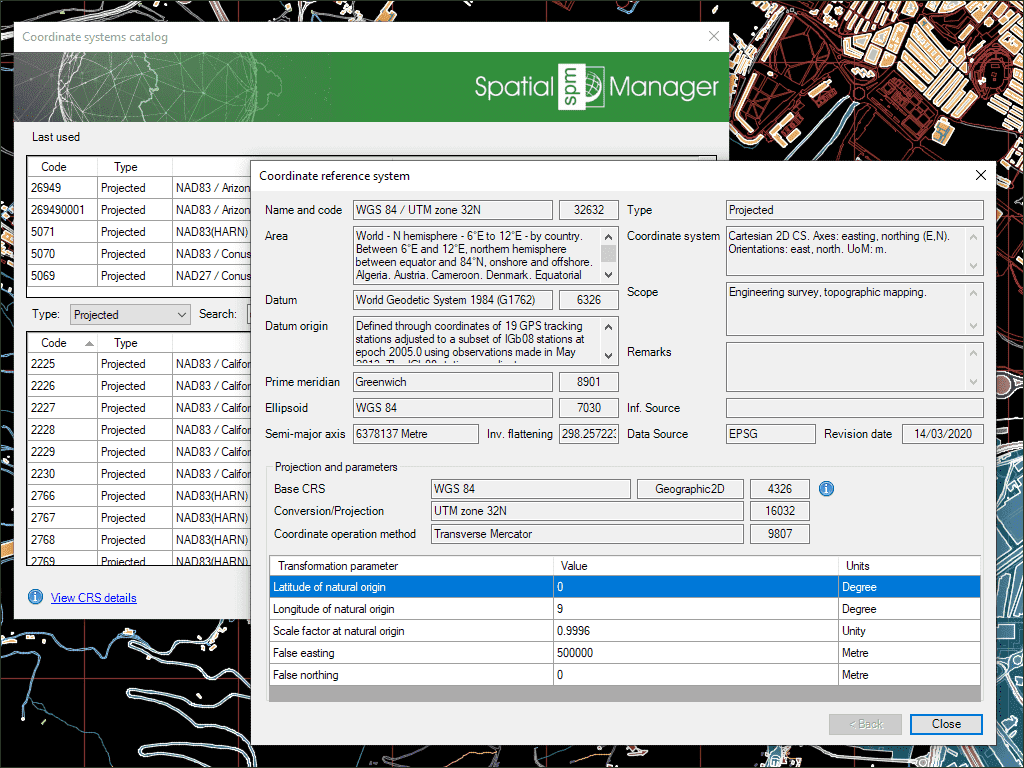

È possibile scegliere il CRS più appropriato da un catalogo completo o da un elenco dei sistemi di coordinate utilizzati di recente, semplificando la gestione dei dati spaziali.
Pubblicazione su Google Earth

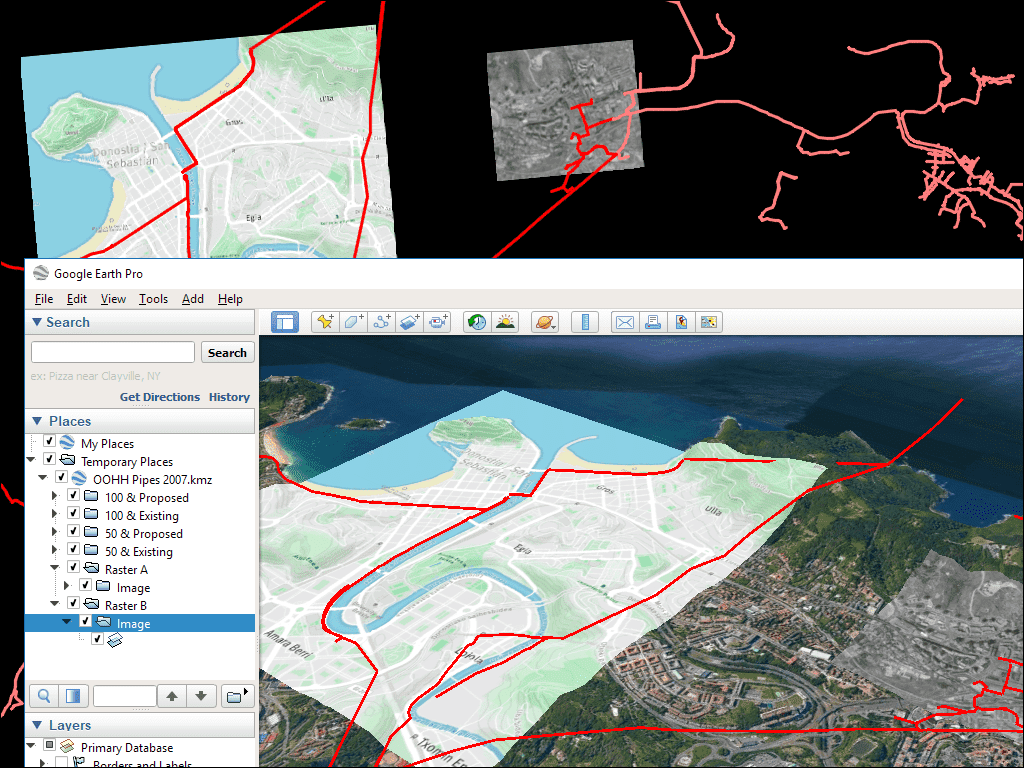

Attraverso un comando dedicato, puoi esportare tutte o solo alcune entità e layer visibili del disegno, insieme ai relativi dati, in un file KML o KMZ (compatibile con Google Earth) con un solo clic.
L’esportazione tiene conto dell’attuale organizzazione dei livelli, delle proprietà dei layer e delle entità, garantendo che il file generato rispecchi fedelmente la struttura del disegno.
Il file KML/KMZ risultante può essere aperto direttamente in Google Earth (previa installazione del software).
Guarda il video tutorial sulla pubblicazione in Google Earth
Gestione della struttura dei dati e modifica diretta dei dati
Spatial Manager per BricsCAD gestisce i dati alfanumerici che potrebbero venire collegati alle entità nei processi di importazione, ma allo stesso tempo puoi anche progettare e modificare la struttura che verrà utilizzata per memorizzare i dati. Puoi gestire poi le tabelle e i campi in base alle esigenze.
Inoltre, i valori dei dati possono essere modificati nella tavolozza dell’applicazione. Ci sono due comandi per selezionare le entità:
- per Query;
- in base alla Tabella a cui sono collegati.
Inoltre, l’applicazione fornisce anche un comando che consente di eseguire lo zoom sulle entità selezionate.
Guarda il video su come editare i valori EED o XDATA direttamente sul pannello di BricsCAD.
Fonti di dati utente
Spatial Manager integra la tecnologia UDS, che consente di connettersi facilmente a server di database spaziali, archivi di dati e file di dati spaziali, permettendo anche di definire i percorsi e i parametri di connessione personalizzati.
Gli UDS semplificano la gestione delle connessioni, evitando di dover inserire manualmente parametri complessi e difficili da ricordare. Tutte le impostazioni vengono salvate nell’account utente, rendendole immediatamente disponibili in ogni sessione di lavoro.
Funzionalità del "Terreno" ( Solo edizione Professional)
A partire dalla versione V6 di Spatial Manager, solo per l’edizione Professional, sono state introdotte delle nuove funzionalità “Terreno”.
Queste nuove funzionalità ti consento di:
- Ottenere punti 3D da qualsiasi regione della terra.
- Creare curve di livello 2D o 3D dal disegno dei punti 3D.

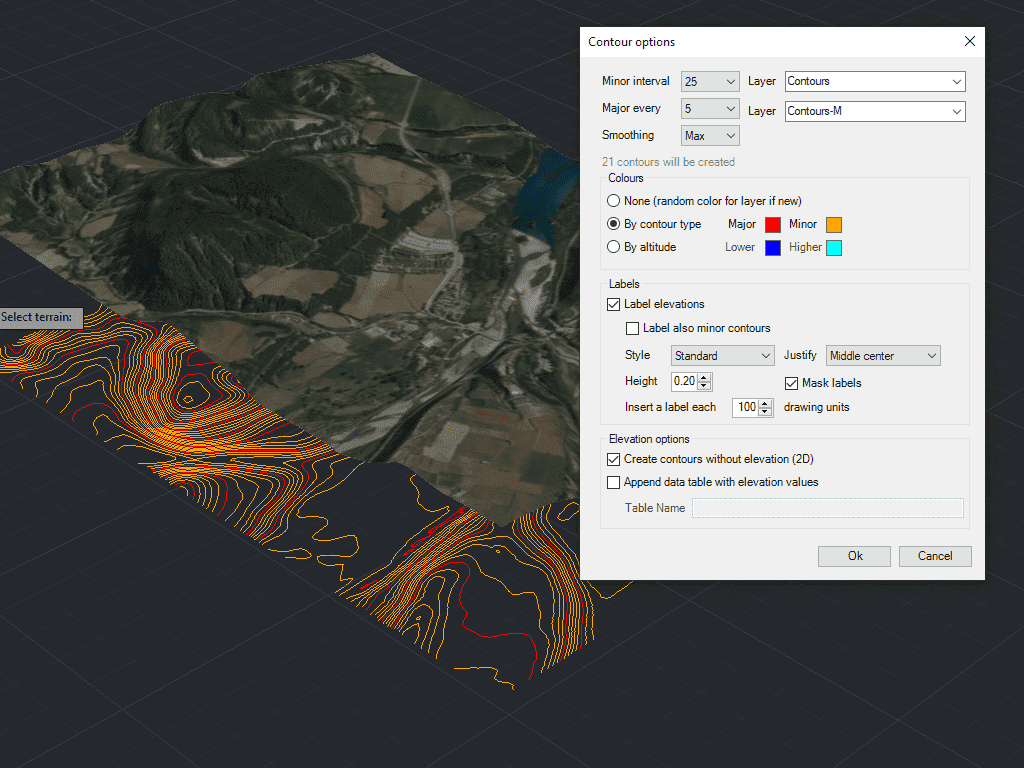

- Creare Modelli di Terreno 3D (superfici DTM/TIN e applicare mappe di sfondo)
Guarda il video delle funzionalità “Terreno”
Edizioni e prezzi
La licenza (perpetua) viene proposta in 3 edizioni. Se desideri provarlo gratuitamente per 30 giorni, clicca qui per il download.
In seguito, per ciascuna edizione, è riportato il prezzo e un breve elenco delle specifiche funzionalità.
Basic – 289€
- Importa i dati spaziali nei disegni di BricsCAD;
- Trasforma le coordinate durante l’importazione;
- Livello di destinazione di base o nuovi livelli di destinazione utilizzando un valore di campo;
- Utilizza blocchi basati su campi per punti e centroidi;
- Parametri dei Blocchi da valori di campo;
- Etichetta le entità durante l’importazione;
- Importazione batch;
- Altezza e spessore dai valori dei campi;
- Filtro spaziale;
- Poligoni pieni e trasparenti;
- Accesso ai file di dati spaziali:
– SHP, GPX, KML, OSM, ecc…
e molti altri…
Standard – 379€
Le funzionalità della Basic Edition e inoltre:
- Importa dati da tabelle come dati di entità estese (EED);
- Visualizzatore dei dati estesi dell’entità (EED) e tavolozza per la modifica;
- Collegamenti ipertestuali;
- Interrogazione e gestione della struttura dei dati;
- Mappe di base come sfondo:
- Strade, satellitari, ibrido, …
- Mappe utente (XYZ / TMS, WMS, WMTS)
- Esporta / Importa mappe utente
- Istantanee
- Pubblicazione su Google Earth;
- Accesso ai server di database spaziali:
– SQL Server, PostGIS, ecc… - Accesso ad altre connessioni:
– WFS, ODBC, ecc … - Gestisci schemi e tabelle.
Professional – 499€
Le funzionalità della Standard Edition e inoltre:
- Palette Data Grid:
interattive e sincronizzate; - Esporta i dati spaziali da BricsCAD a:
– SHP, KML, PostGIS, ecc… - Seleziona le entità da esportare;
- Opzioni extra di esportazione: Handle, Layer, Coordinate, Lunghezza, Area, Elevation, Proprietà e attributi dei blocchi, proprietà Testo e Tratteggi,
Filtro entità; - Trasformazione delle coordinate durante l’esportazione;
“Task” per riprodurre uno o più processi (elaborazione in batch); - Funzionalità del Terreno: ottieni punti 3D da qualsiasi regione della terra. Crea curve di livello 2D o 3D dal disegno dei punti 3D. Crea Modelli 3D del terreno (superfici DTM/TIN e applica mappe di sfondo).
Per maggiori informazioni contattaci.
Oppure visita il canale YouTube per dare un’occhiata ai numerosi video.
Sei un topografo o appassionato di cartografia?
Allora abbiamo altri articoli per te!
Scopri come gestire i dati WMS in BricsCAD a questo link oppure dai un’occhiata a tutte le ulteriori applicazioni partner che possono svoltare la tua progettazione topografica.
