Studio Rosso Ingegneri Associati s.r.l. è una società di ingegneria con competenze professionali di consulenza, progettazione, direzione lavori e gestione di rapporti interdisciplinari in numerosi settori dell’ingegneria civile idraulica e ambientale.
Il core business è rappresentato dal settore idraulico, ma le competenze spaziano dalle fonti rinnovabili al dissesto geologico-idraulico, dalle infrastrutture alla geotecnica e all’ambiente in generale.
Il flusso di lavoro tipo di Studio Rosso Ingegneri Associati: dal rilievo alla stesura degli elaborati progettuali
Con l’obiettivo di ottenere gli elaborati progettuali necessari alla costruzione di nuove opere, nel caso di Studio Rosso Ingegneri Associati, di opere civili, sono numerose le fasi che si susseguono:
- reperimento delle cartografie di base, idrografie, interferenze, sottoservizi e ortofoto georeferenziate relativi all’area oggetto di intervento;
- sopralluogo del sito;
- esecuzione dei rilievi per ottenere lo stato di fatto attraverso il rilievo con “Nuvole di Punti”;
- restituzione del rilievo e ottenimento delle superfici TIN del terreno oggetto di intervento e inserimento nel modello dei manufatti esistenti rappresentati lo “stato di fatto” (E qui può entrare in gioco BricsCAD….);
- fase di studio dello “stato di fatto” per valutare le criticità e gli obiettivi dell’intervento e definire la “soluzione di progetto” che si concretizza con la stesura degli elaborati progettuali: elaborati descrittivi (relazione generali, relazioni specialistiche, crono programmi, computi metrici estimativi) ed elaborati grafici (planimetrie generali, planimetrie di dettaglio, profili, sezioni, particolari costruttivi).
L’utilizzo di BricsCAD e i benefici nel workflow
Il software BricsCAD viene utilizzato per la restituzione dei rilievi topografici funzionali alla definizione delle basi topografiche (triangulated irregular network TIN-surfaces from a LandXMLfile).
BricsCAD consente di operare con Nuvole di Punti (point cloud) di dimensioni considerevoli, sia in formato *.las che *.e57, permettendo di generare delle superfici TIN che, inoltre, possono essere arricchite (es. con l’inserimento di linee di discontinuità e/o da piani quotati localizzati) e/o manipolate (es. con il comando leviga che consente di “appiattire” alcune singolarità puntuali e/o distribuite).
Inoltre, la possibilità di utilizzo di Nuvole di Punti di grandi dimensioni, permette di sfruttare al meglio i dati “grezzi” provenienti dai rilievi topografici senza, inoltre, avere la necessità di impiegare ulteriori software di conversione del dato *.las e *.e57.

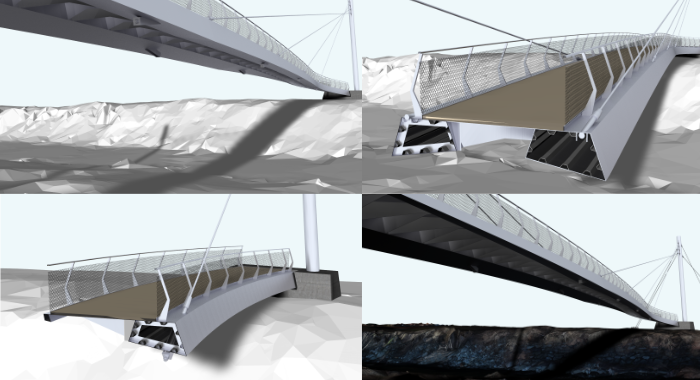

Nelle successive fasi progettuali BricsCAD viene utilizzato sia per le sue funzionalità in ambito 2D, in quanto presenta una perfetta compatibilità/analogia con altri software CAD già utilizzati in studio, sia in ambito 3D, dove è utilizzato per la definizione dei modelli 3D di progetto, con l’impiego di funzioni di modellazione dinamica “civile” (es. corridoio, modelli corridoio etc.).
Il punto di forza di BricsCAD nel flusso di lavoro
Secondo R.Molinari, consulente in rilievi specialistici e topografia per Studio Rosso Ingegneri Associati:
Il software BricsCAD offre il suo massimo valore nella gestione delle Nuvole di Punti e nell’estrapolazione delle relative superfici TIN, risultando il software più versatile ed economicamente conveniente del settore
Aspetti tecnici e benefici legati alla migrazione a BricsCAD
In merito agli aspetti connessi alla “migrazione” al software BricsCAD, lo studio Rosso Ingegneri Associati ritiene che per le funzionalità CAD 2D, le analogie con altri software CAD e la perfetta compatibilità con gli applicativi LISP aziendali, abbia permesso un passaggio privo di interruzioni di operatività degli utenti e un graduale miglioramento del flusso di lavoro grazie ad alcune nuove funzioni (es. Importazione di stralci da portali WMS, l’importazione di immagini georeferenziate, etc.).
In merito alle funzionalità CAD 3D, Civile e BIM, il passaggio risulta essere ancora in itinere da parte dello Studio. E’ possibile tuttavia affermare che grazie all’accessibilità di nuove funzionalità presenti in BricsCAD e grazie al centro assistenza fornito dai tecnici di EmiCAD e/o di Bricsys è stato possibile avviare alcune attività pilota che potranno far emergere nuove potenzialità progettuali con sostanziali benefici al workflow aziendale.
Si ritiene che BricsCAD sia il CAD alternativo ai più noti software CAD reperibili sul mercato, presentando, inoltre, un ottimo rapporto qualità/prezzo soprattutto nella versione “BricsCAD Pro”. Quest’ultima, infatti, essendo ricca di funzioni 3D e di tipo “Civile”, consente una modellazione “dinamica” molto intuitiva, oltre a garantire la gestione di Nuvole di Punti, di grosse dimensioni, con un’importazione diretta nei più usuali formati point-cloud (es. *.las e *.e57, etc.). Infine si può contare su un’assistenza professionale e cortese, sia di EmiCAD che di Bricsys, oltre a un cadenzato rilascio di release atte a rendere più performante un software in costante evoluzione.
