Il team Bricsys si impegna, versione dopo versione, a perfezionare l’efficienza e gli strumenti offerti agli utenti del settore meccanico con l’obiettivo di facilitare i progettisti un passaggio da AutoCAD® Mechanical a BricsCAD Mechanical.
Nell’ultima versione V25 e soprattutto nella successiva sotto-versione V25.2 sono stati migliorati i flussi di lavoro di produzione 2D, offrendo concretamente un’alternativa competitiva ad AutoCAD® Mechanical.
In questo articolo ti mostreremo alcuni miglioramenti e nuove funzionalità: l’analisi degli elementi finiti 2D, nuove personalizzazioni per i simboli di saldatura, fattori di scala migliorati e altro ancora…

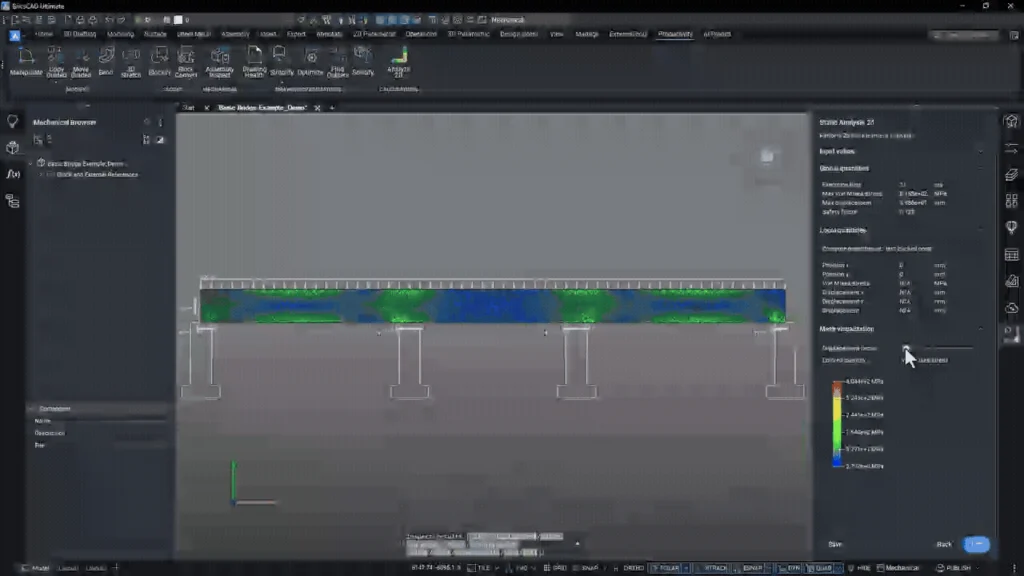

Migliore Analisi degli Elementi Finiti 2D

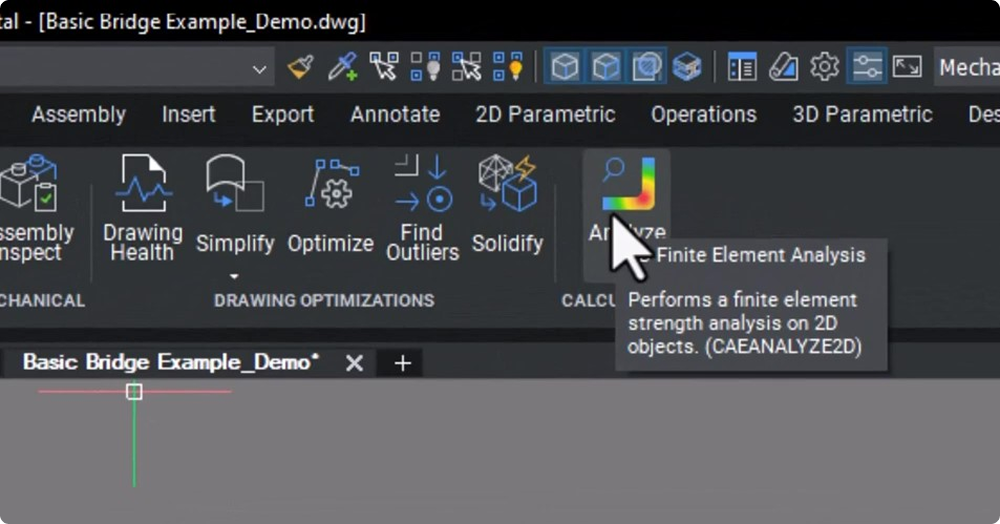

In BricsCAD Mechanical V25.2 è stato completamente integrato il comando CAEANALYZE2D, così gli utenti possono ora accedervi facilmente tramite la nuova icona della barra multifunzione.

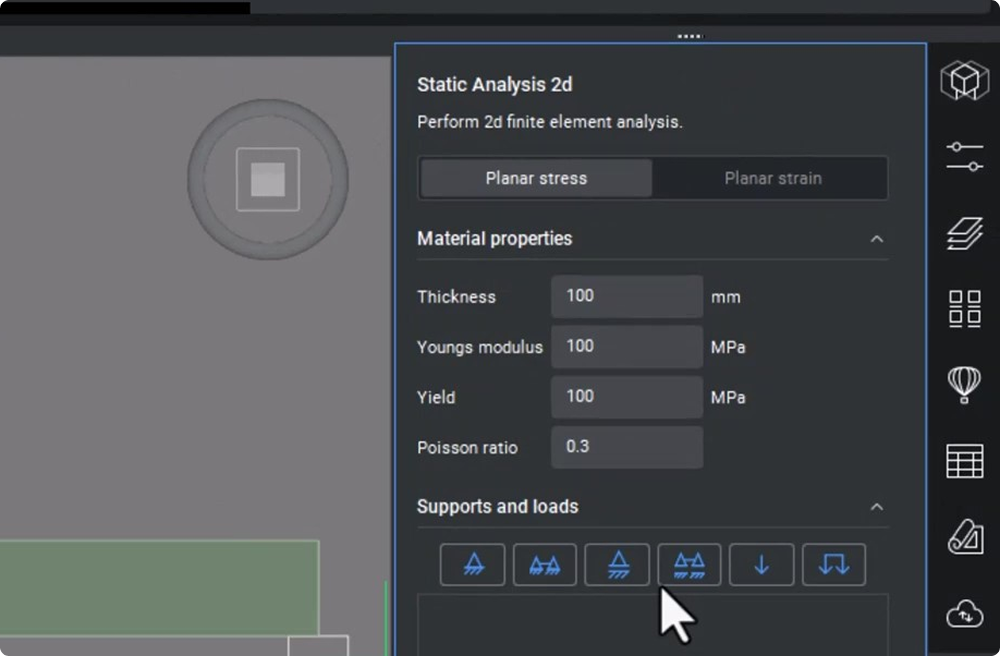

Qui è possibile impostare le proprietà del materiale, come spessore ed elasticità, per garantire una simulazione accurata e decisioni di progettazione affidabili.

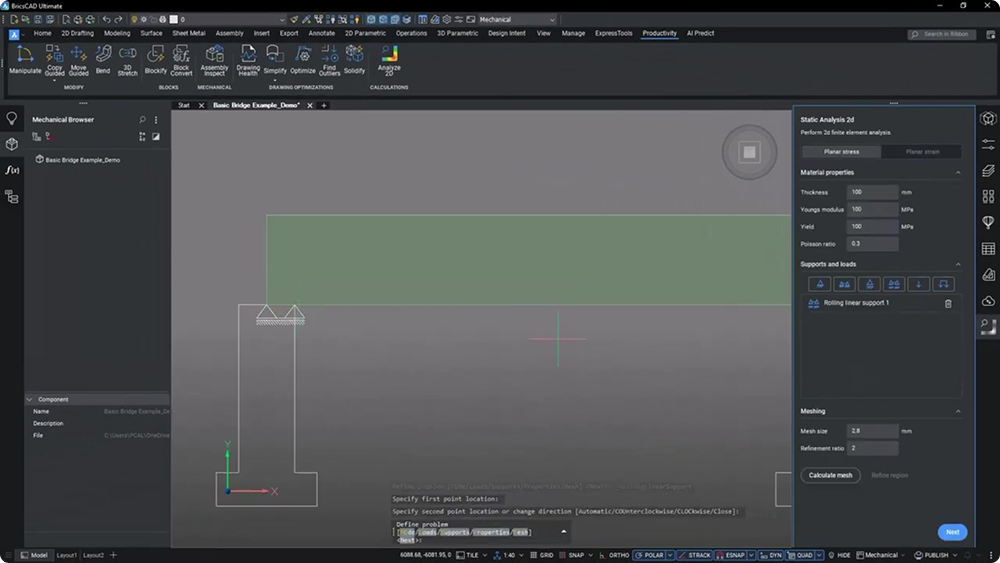

La modellazione è resa più flessibile grazie ai supporti rotanti, che consentono simulazioni realistiche delle risposte strutturali.

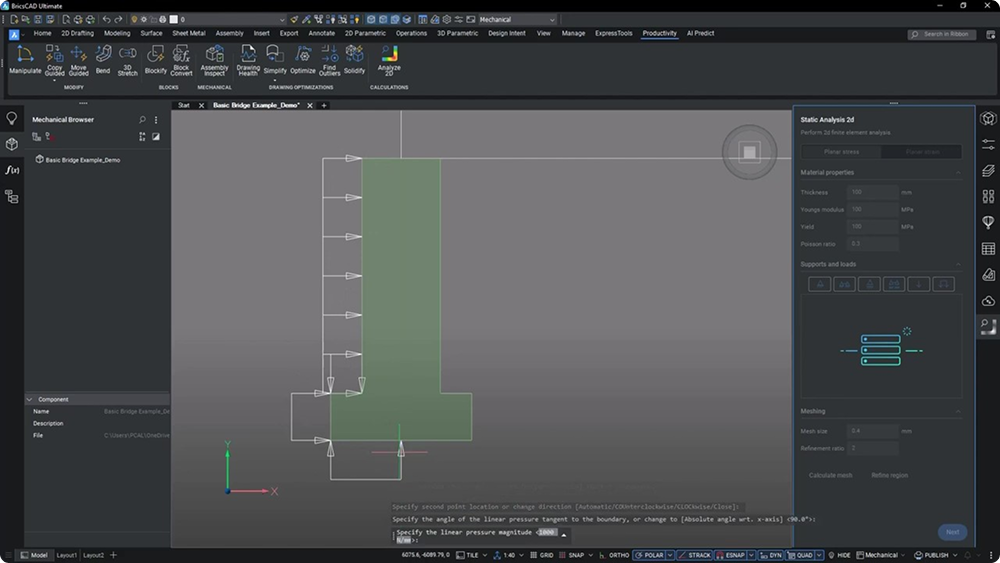

Ora è possibile posizionare supporti fissi e controllare i carichi su più segmenti.

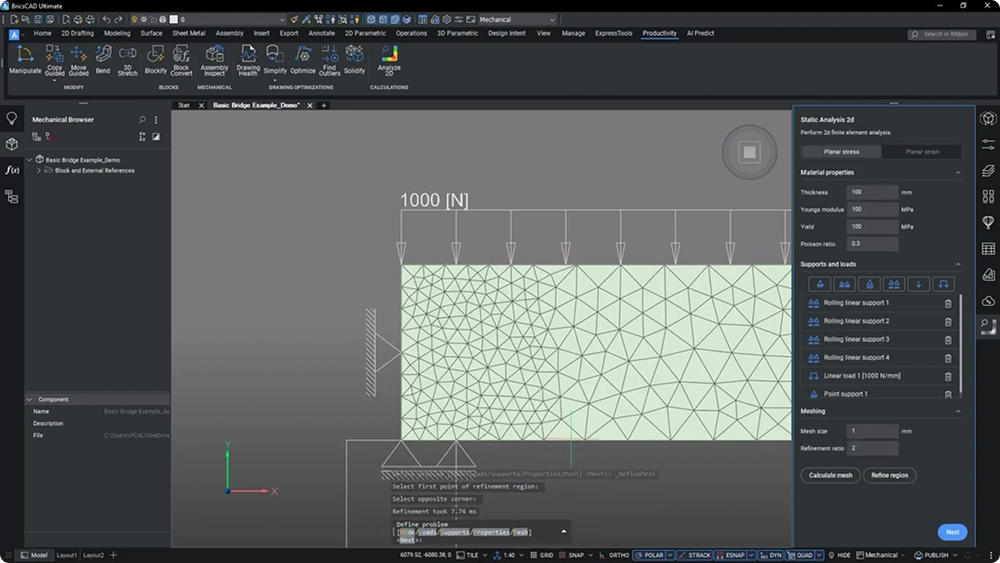

È possibile identificare le concentrazioni di stress e ottimizza la precisione della progettazione creando e perfezionando una mesh.

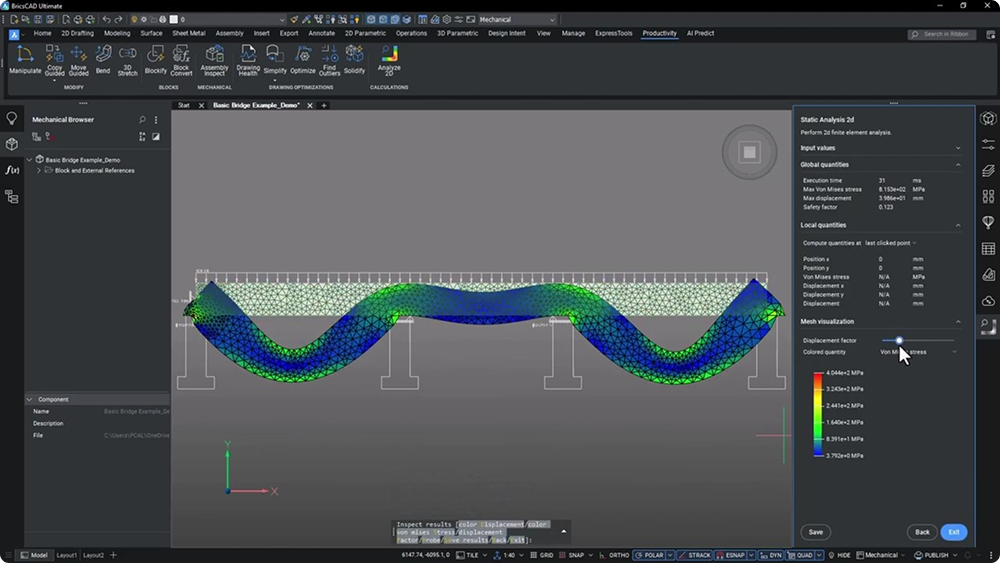

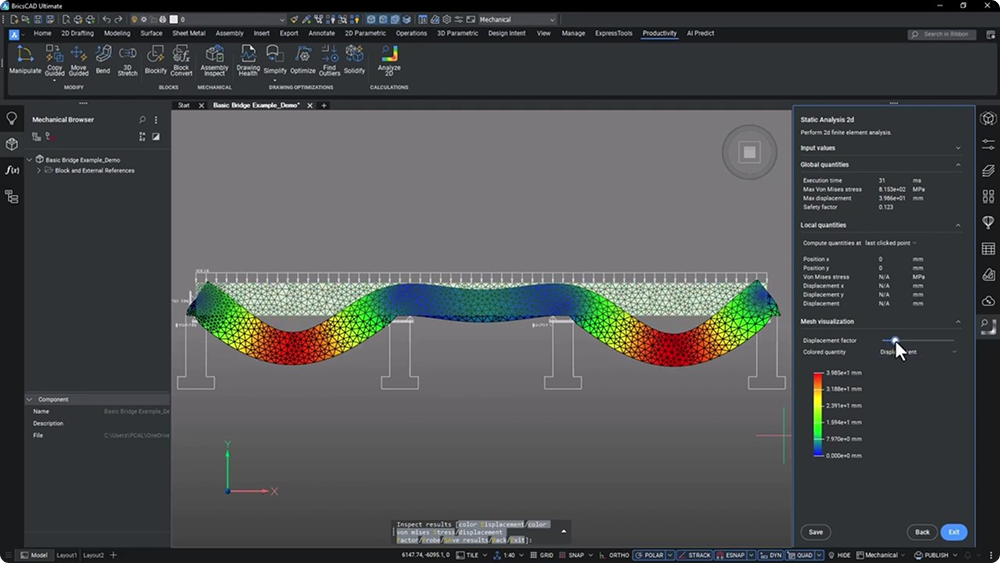

Sarà così facile comprendere le distribuzioni delle sollecitazioni e gli schemi di deformazione eseguendo un’analisi per facilitare la valutazione strutturale.
Oppure, esaminare e analizzare i risultati per ottenere informazioni dettagliate, agevolando così miglioramenti mirati.

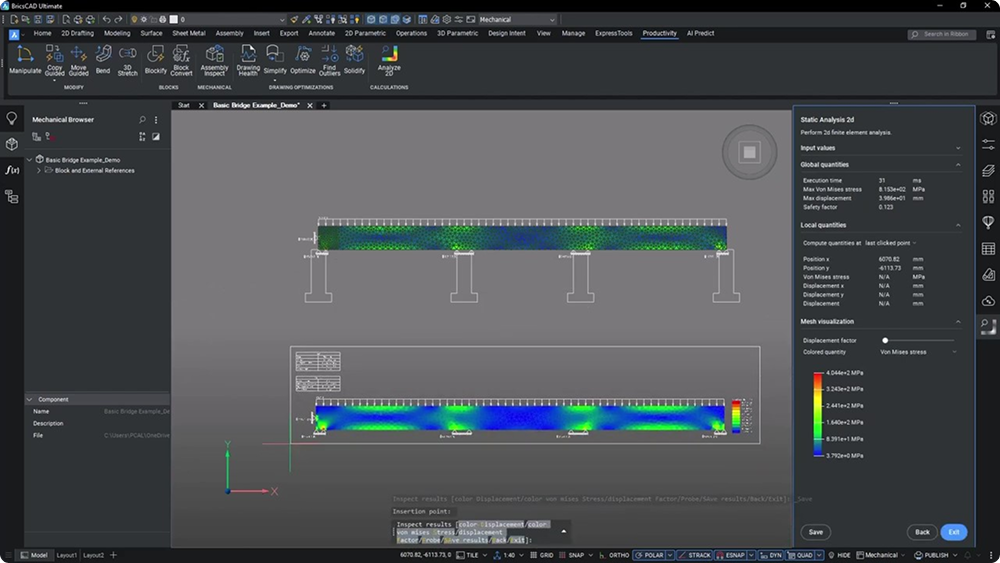

Infine, potrai salvare i risultati nello spazio modello per accedervi facilmente, supportando decisioni di progettazione informate e perfezionamenti.
Valori personalizzabili per i simboli di rastremazione o inclinazione

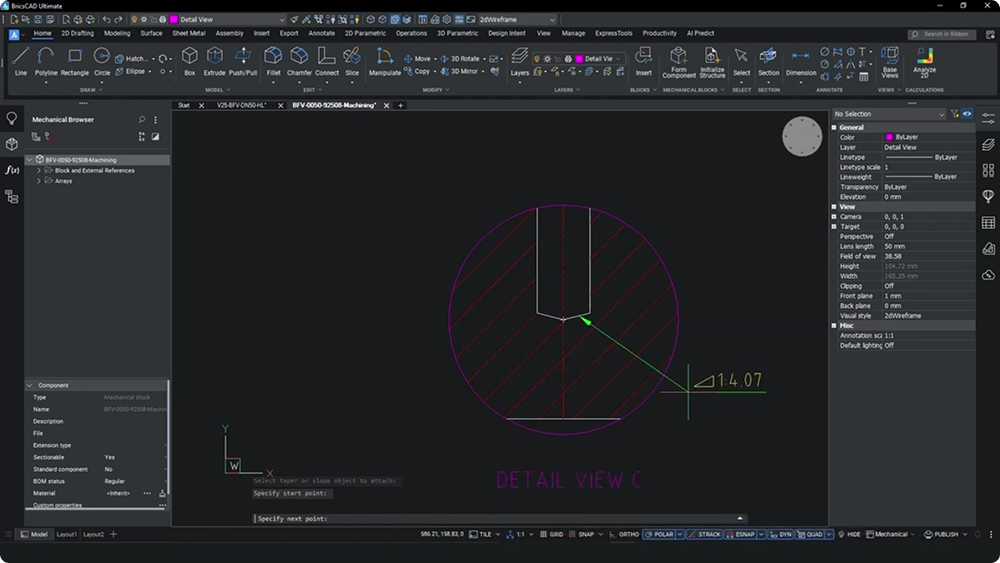

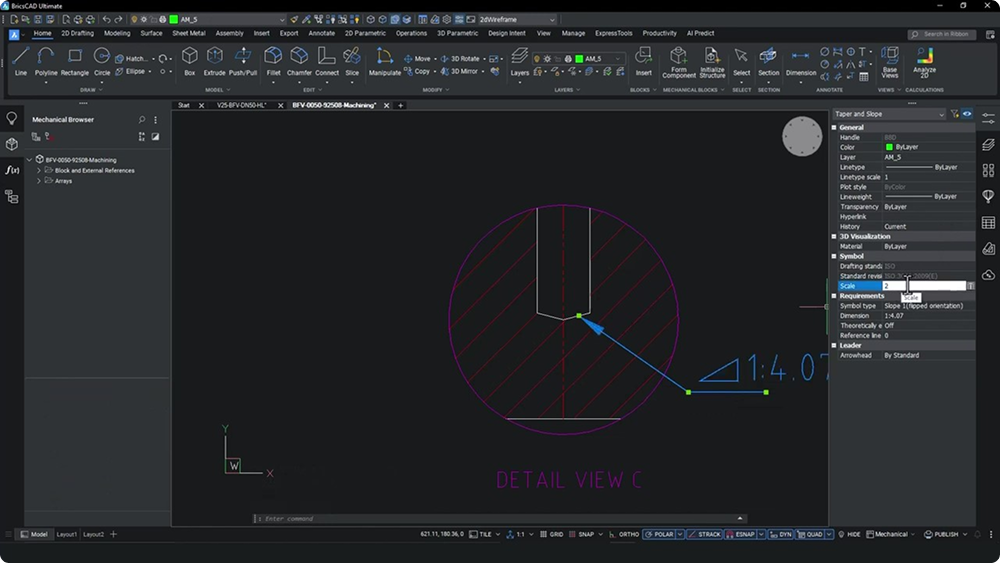

La funzione AMTAPERSYM è una nuova funzionalità di BricsCAD Mechanical. Permette di creare simboli di rastremazione o inclinazione con valori personalizzabili.
Questa funzionalità offre flessibilità e garantisce una rappresentazione accurata dei componenti meccanici, migliorando la chiarezza e la precisione della documentazione di progettazione.

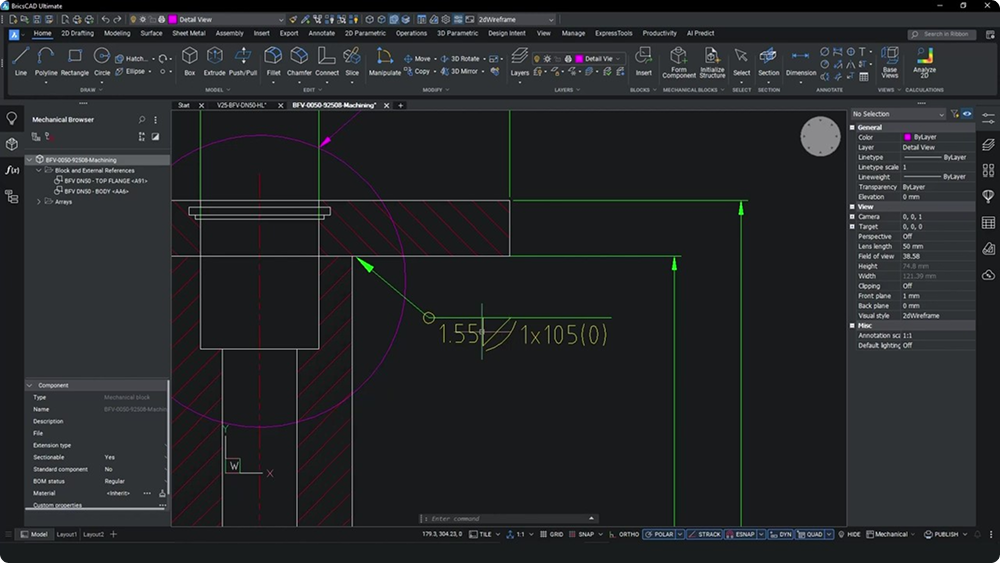

Crea combinazioni di simboli di saldatura più complesse

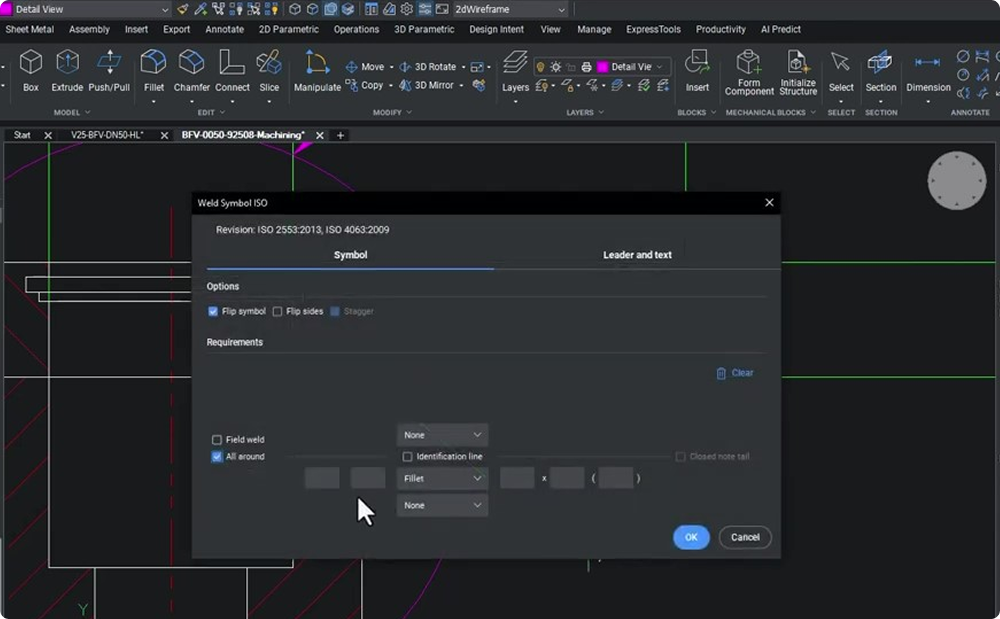

Il simbolo è uno strumento potente, spesso utilizzato nel disegno meccanico e nella versione V25.2 il comando AMWELDSYM include 12 nuovi parametri per aiutarti a creare combinazioni di simboli di saldatura più complesse.
Questi 12 parametri sono distribuiti su quattro standard, garantendo compatibilità e versatilità in vari scenari di progettazione.
Regola facilmente il fattore di scala di una dimensione

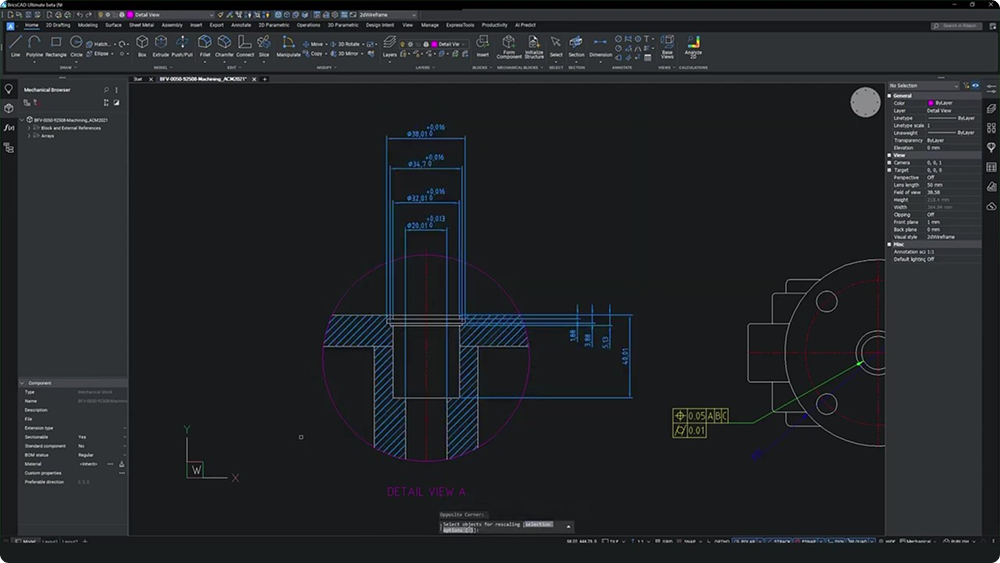

Se si lavora con un file .dwg di AutoCAD® Mechanical con tratteggi, si potrebbe notare che le quote possono apparire troppo piccole. In questo caso, è possibile utilizzare AMRESCALE per regolare il fattore di scala.
Quando si selezionano oggetti, se i tratteggi vengono riconosciuti, AMRESCALE offre la possibilità di mantenere un numero minimo di linee. Questo è fondamentale quando si scala, poiché controlla la spaziatura tra le linee.

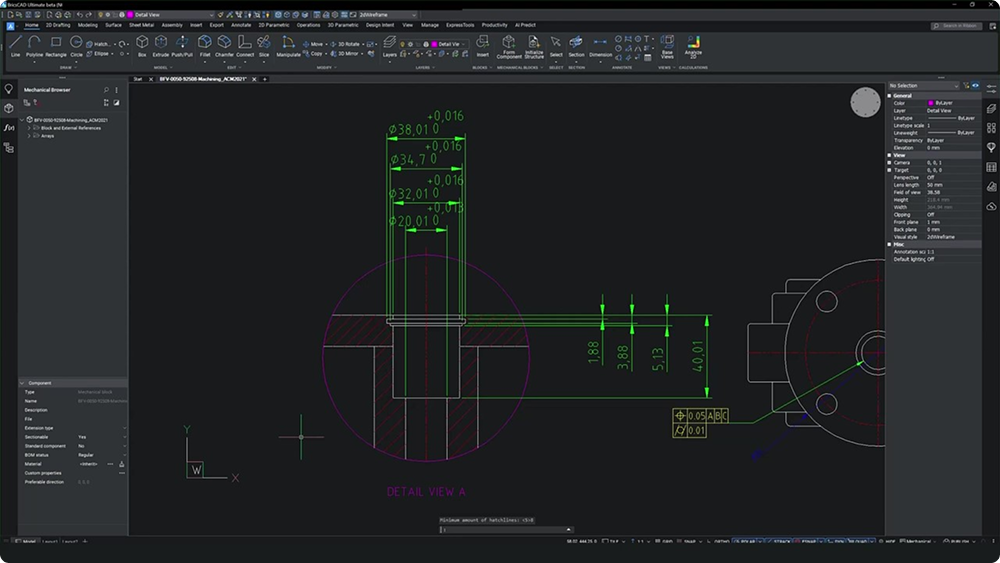

Quando si modifica la scala, i tratteggi vengono adattati e l’altezza del testo aumenta, rendendo il disegno più leggibile.

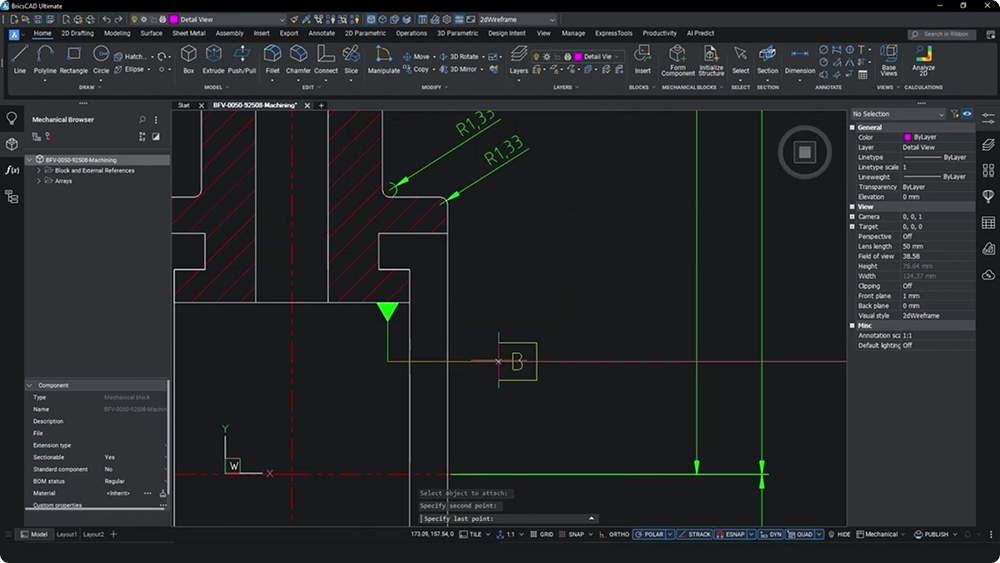

Assegna automaticamente le lettere agli identificatori di riferimento
Con il comando avanzato AMDATUMID, avrai a disposizione un potente strumento che ora assegna automaticamente le lettere agli identificatori di riferimenti. Il sistema mantiene la sequenza alfabetica dei disegni esistenti. Ad esempio, se l’ultimo riferimento era etichettato con la lettera A, quello successivo sarà etichettato con la lettera B, eliminando la necessità di aggiornamenti manuali. Il comando AMDATUMID rispetta inoltre gli standard di settore escludendo lettere specifiche, garantendo la conformità del vostro lavoro.

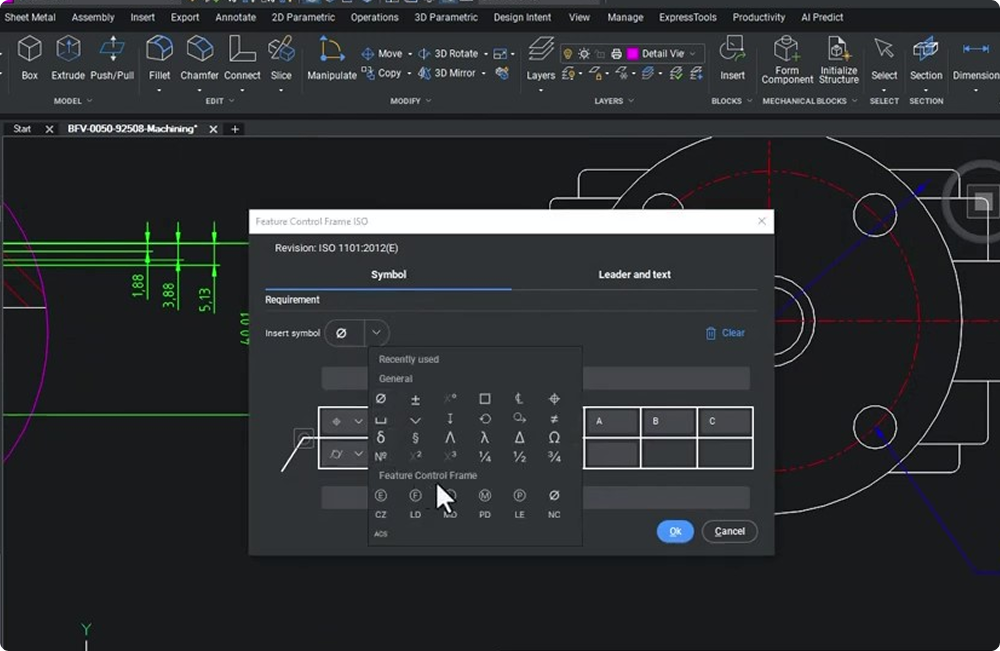

Miglioramento dell'usabilità e dell'inserimento dei simboli con AMCFRAME
È stato migliorato il comando Riquadro di Controllo della Geometria (AMFCFRAME) includendo una nuova finestra di dialogo per una migliore usabilità. La sua interfaccia riprogettata semplifica ulteriormente l’inserimento di simboli, fondamentale per aggiungere note o specificare campi di tolleranza.
Con la funzione “Inserisci simbolo”, puoi aggiungere rapidamente tutti i simboli necessari direttamente dalla finestra di dialogo. Basandoti su riquadri precedenti e modificando alcuni parametri, puoi ridurre significativamente i tempi di progettazione. Ora, il comando AMCFRAME memorizza anche i riquadri creati in precedenza, consentendoti di riutilizzarli in tutto il progetto in modo rapido e semplice, risparmiando tempo e fatica.
