In questo articolo scoprirai come modificare una polilinea in BricsCAD! Ma prima di partire, sai cos’è una polilinea?
Cos'è una polilinea
Le polilinee sono composte da segmenti lineari o archi collegati che agiscono come un’unica entità. Ogni segmento può avere una larghezza costante o variabile, rendendo le polilinee uno strumento versatile nella modellazione 3D.
In questo articolo scoprirai le varie tecniche per come modificare una polilinea.
BricsCAD da questo punto di vista è molto versatile, infatti per far ciò ti sarà possibile scegliere tra diversi strumenti:
- Utilizzare il pannello delle proprietà
- Utilizzare l’esclusivo QUAD di BricsCAD
- Utilizzare il comando da tastiera EDITPL
- Utilizzare il menu di scelta rapida
- Utilizzare i grip di selezione della polilinea

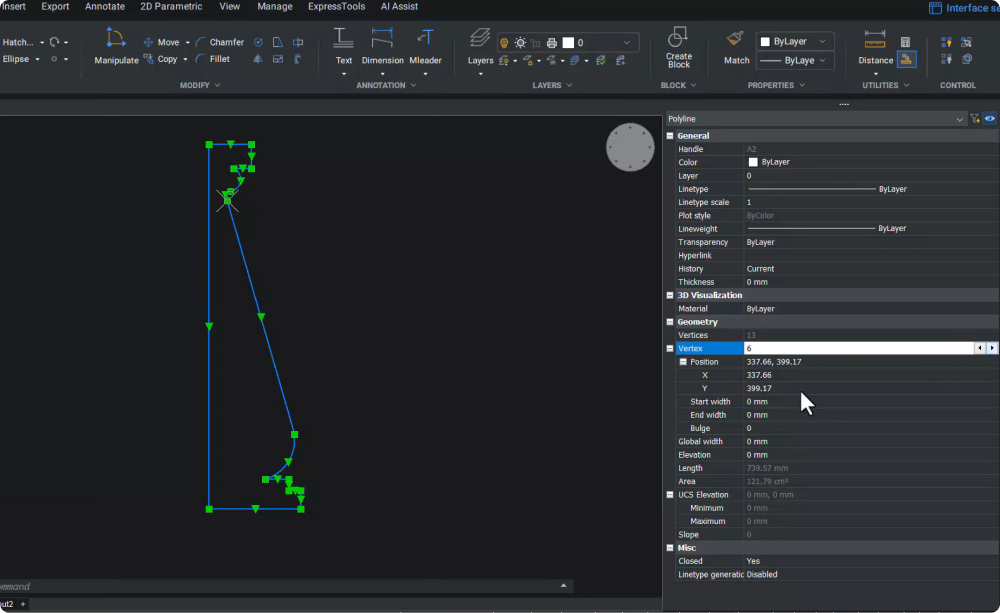

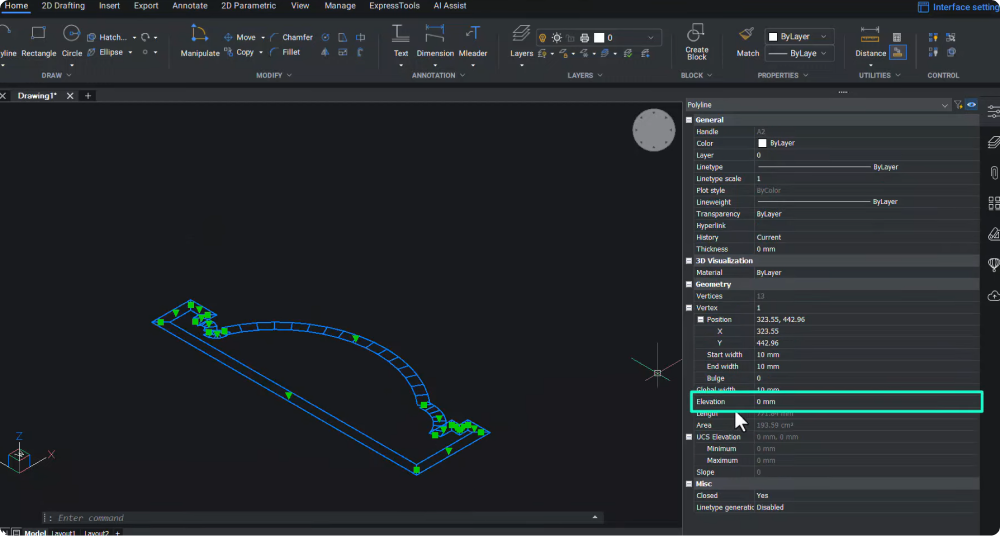

Come modificare una polilinea utilizzando il pannello delle proprietà
- Seleziona la polilinea che vuoi modificare.
- Apri ora il pannello Proprietà (ctrl+1).
- Nella sezione Geometria, seleziona il vertice che vuoi modificare e modifica i valori delle coordinate X e Y per cambiarne la posizione.
- Imposta la larghezza iniziale e finale per un segmento selezionato.
- Se necessario, modifica la curvatura del segmento.
- Assegna una larghezza globale a tutti i segmenti.
- Modifica l’elevazione della polilinea alla distanza desiderata dal piano XY.
- Potresti inoltre aprire una polilinea chiusa selezionando l’ opzione No nella sezione Varie.

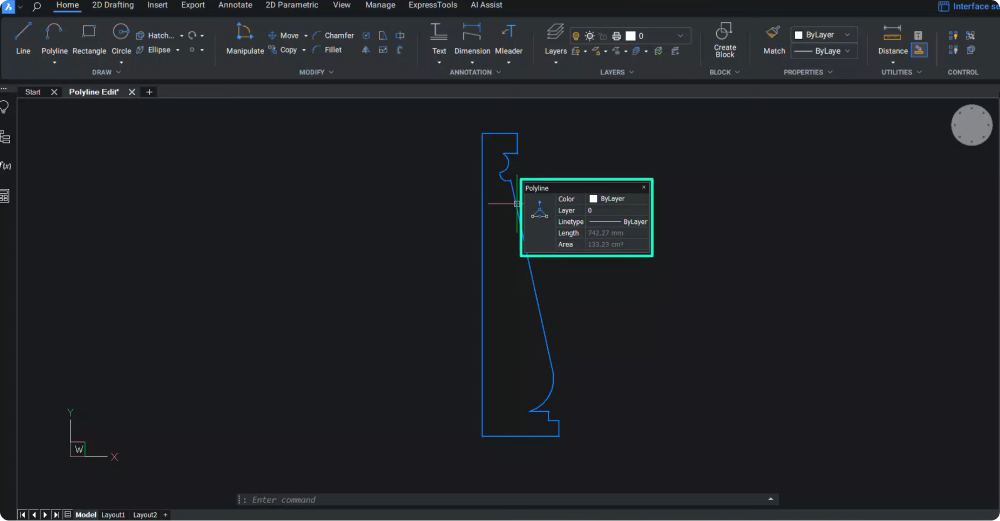

Come modificare, utilizzando il QUAD, una polilinea
- Attiva il Quad tramite la barra di stato o tramite il tasto F12.
- Passa il cursore sull’entità polilinea per visualizzare il menu quad.

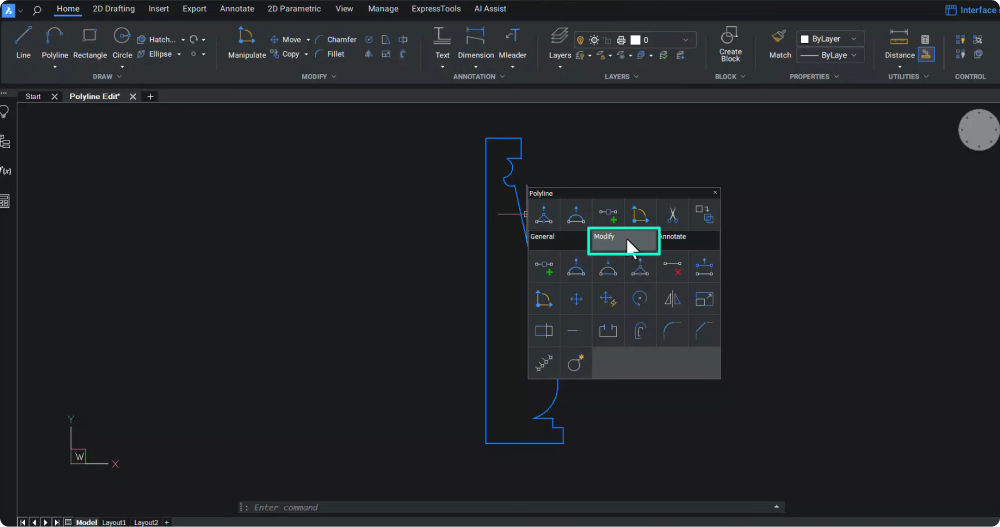

- Espandi la scheda dello strumento di modifica nel menu quad per accedere alle opzioni di modifica della polilinea.
- Utilizza l’opzione Aggiungi Vertice per aggiungere un nuovo vertice.
- Seleziona Stira Vertice per modificare la forma della polilinea.
- Clicca su Converti in Arco per convertire un segmento selezionato in un arco e utilizza Converti in Segmento per ritornare al segmento.
- Utilizza Stira Vertice per spostare un vertice.
- Clicca su Rimuovi Segmento per eliminare un segmento alla polilinea.
Come modificare una polilinea utilizzando il comando EDITPL

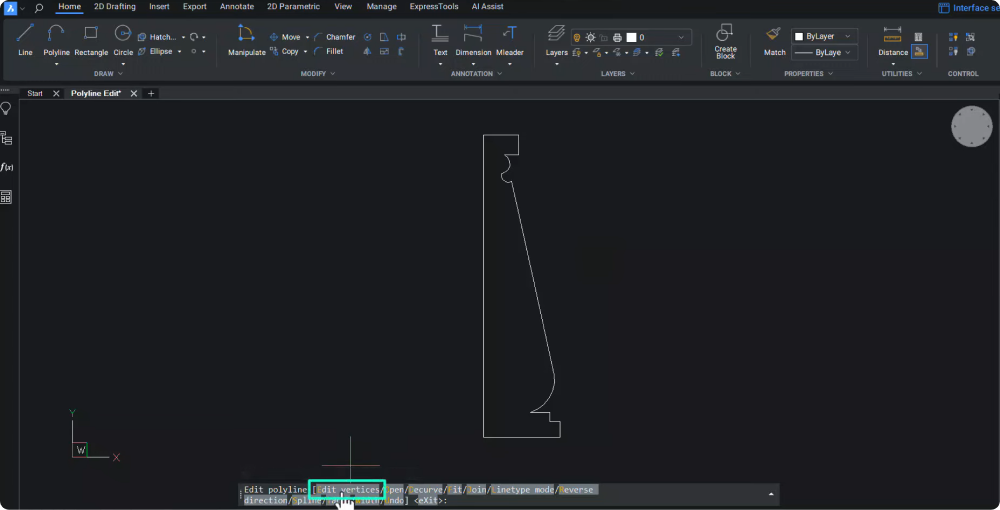

Immetti il comando EDITPL (Edita polilinea) e seleziona la polilinea: BricsCAD ti presenterà una serie di opzioni di modifica:
Selezionare Edita vertici dalla Barra dei comandi per regolare la polilinea in base ai punti dei vertici

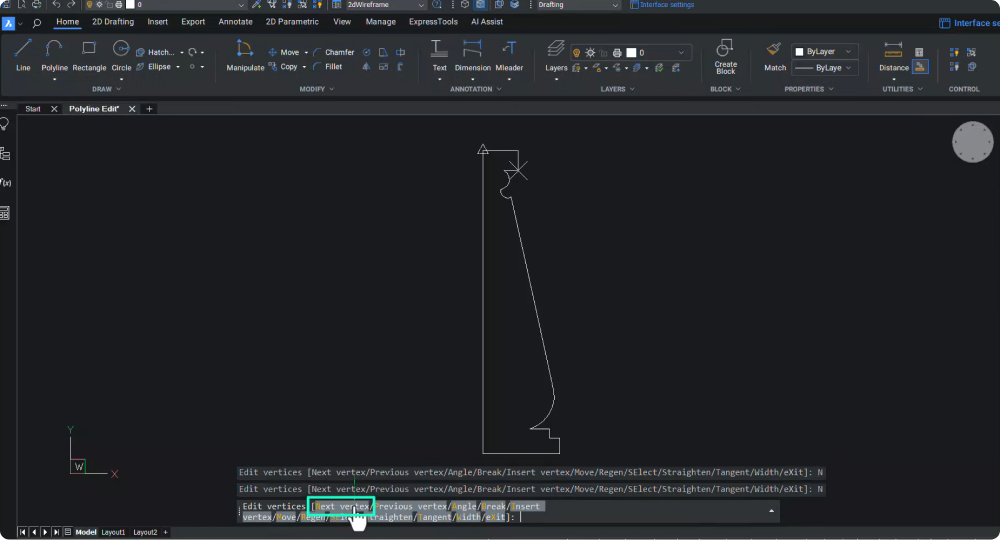

- È possibile spostarsi tra i vertici utilizzando le opzioni Vertice seguente e Vertice precedente; un vertice è contrassegnato da una “X”.
- L’opzione Angolo ti consente di definire un angolo incluso per un segmento.
- Usa Tronca per rimuovere segmenti dalla polilinea tra due vertici contrassegnati con il marcatore a croce. Sposta il marcatore a croce sul secondo punto di interruzione e digita “Procedi” sulla Barra dei comandi per creare l’interruzione.
- È possibile aggiungere un vertice a una posizione specifica della polilinea utilizzando Inserisci vertice.
- Sposta consente di riposizionare un vertice. Con il marcatore a croce, seleziona il vertice che vuoi spostare, clicca di nuovo su Sposta e scegli la sua nuova posizione usando il marcatore a croce.
- Rigenera aggiorna la polilinea con le modifiche più recenti.
- L’ opzione Seleziona ti consente di selezionare un vertice specifico.
- La voce Raddrizza raddrizza la porzione della polilinea tra due vertici.
- Tangente consente di modificare la direzione tangente del vertice.
- Definisci la larghezza per il segmento corrente usando l’ opzione Larghezza e aggiungendo i valori per le larghezze iniziale e finale. Quindi, usa Rigenera per aggiornare le larghezze. Puoi anche usare questa opzione per creare una larghezza uniforme per tutti i segmenti della polilinea.
- Clicca su Esci per tornare alle opzioni principali del comando EDITPL.
- Utilizzare le opzioni Apri e Chiudi per aprire e chiudere una polilinea.
- Adatta crea una curva uniforme che attraversa tutti i vertici di una polilinea.
- Rettifica rimuove una curva.
- Con la funzione Rastrema è possibile immettere una larghezza di rastremazione per l’intera polilinea.
- Spline consente di creare una curva spline da una polilinea. La curva spline non passerà attraverso i vertici. Per tornare alla polilinea originale, utilizzare Rettifica.
- Per invertire la direzione della polilinea, seleziona Inverti.
Una volta ottenuta la polilinea desiderata, esci dal comando EDITPL.

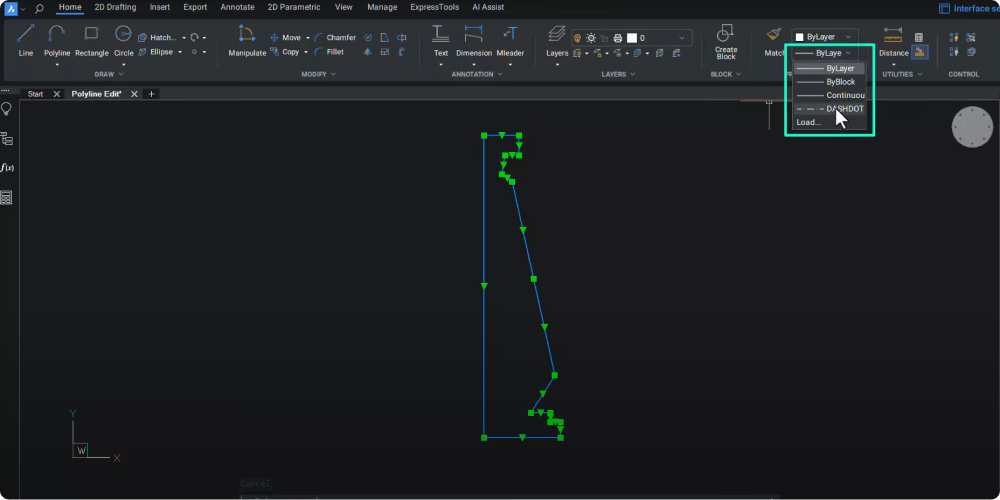

Ora puoi scegliere il tipolinea che desideri utilizzare. In questo esempio, abbiamo cambiato il tipolinea in DASHDOT.
- Digita EDITPL nella barra dei comandi.
- Seleziona la polilinea.

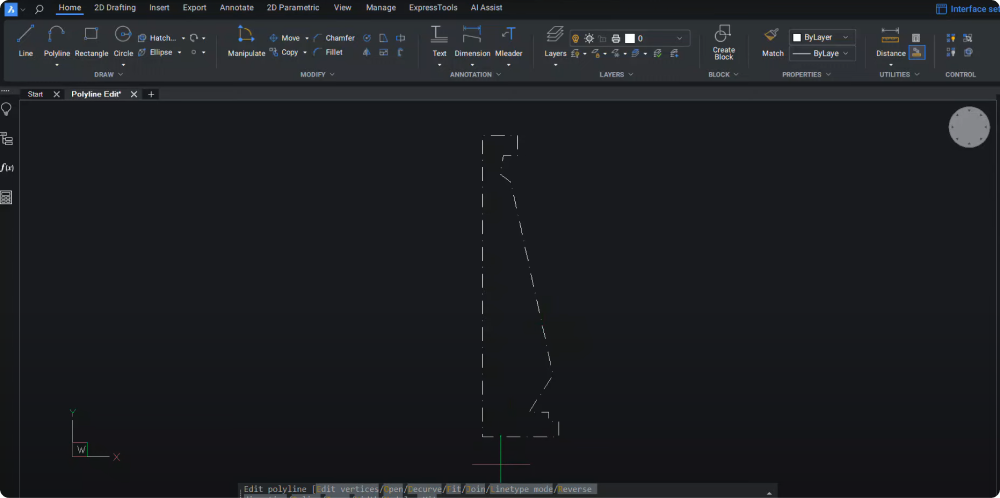

- Clicca su modalità Tipolinea gen.
- Seleziona ON per applicare trattini e punti a ciascun segmento.
Modificare una polilinea tramite il menu di scelta rapida

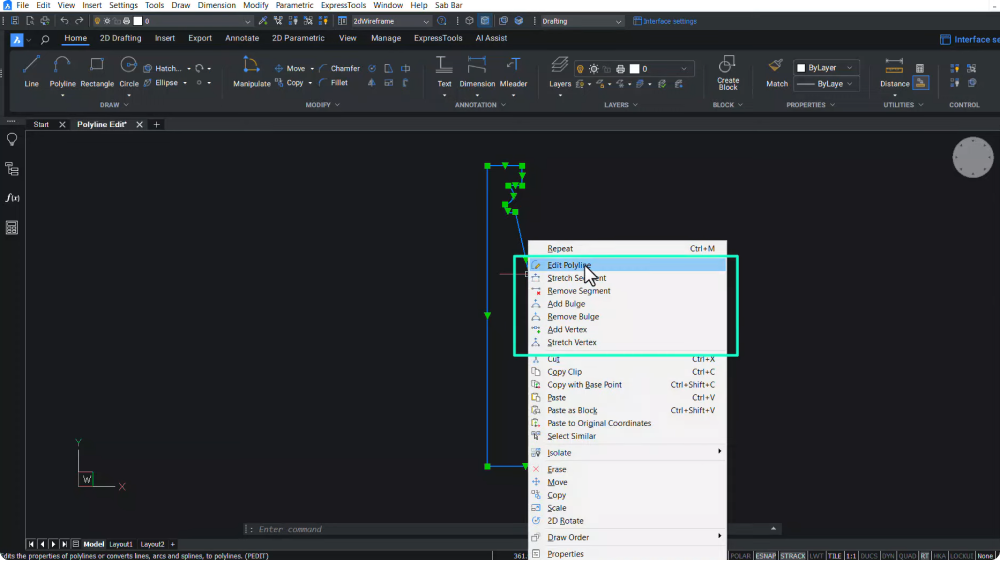

- Disattivare il Quad dalla barra di stato. Quindi, selezionare la polilinea e clicca con il pulsante destro del mouse per aprire le opzioni del menu (attenzione al valore della variabile SHORTCUTMENU che imposta il comportamento del tasto destro).
- Seleziona Edita polilinea per attivare il comando EDITPL, oppure scegli tra le diverse opzioni di modifica.
Le opzioni disponibili nel menu includono:
- Stira Segmento
- Rimuovi Segmento
- Aggiungi Segmenti Multiplo
- Rimuovi Segmenti Multiplo
- Converti in Arco
- Rimuovi Rigonfiamento
- Aggiungi Vertice
- Aggiungi Vertici Multipli
- Stira Vertice
Modificare una polilinea tramite i grip

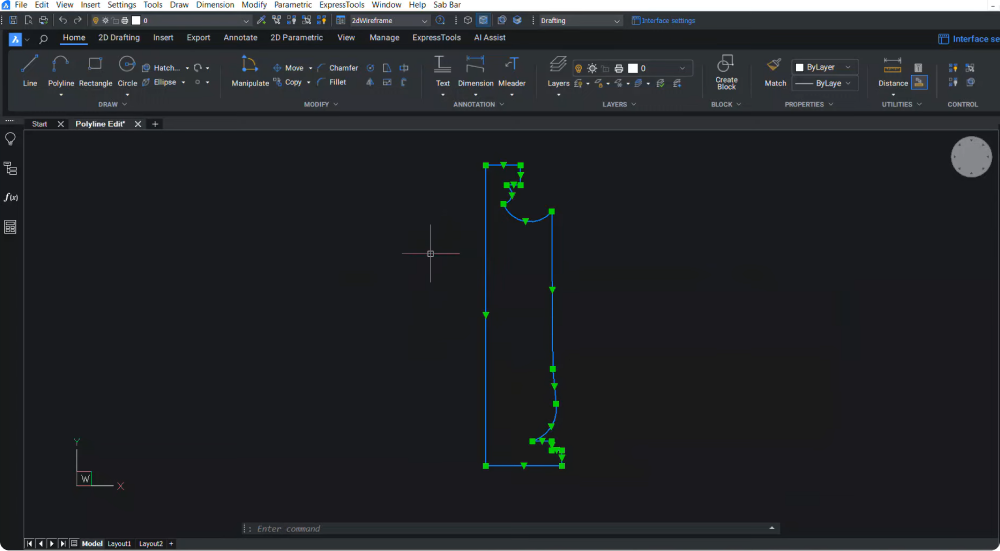

- Seleziona una polilinea per attivare i grip in corrispondenza di ogni posizione del vertice e del punto medio di ciascun segmento della polilinea.
- Clicca su un grip di posizione del vertice per attivarlo e spostare il vertice.
Utilizzando questi vari metodi di modifica delle polilinee in BricsCAD®, gli utenti possono esplorare un ricco ventaglio di opzioni di progettazione e creare modelli 3D impeccabili!
