Migliori strumenti di ottimizzazione del disegno
BricsCAD V25 rappresenta un importante salto di qualità rispetto alle versioni precedenti, e in questo articolo scoprirai perché aggiornare alla nuova versione può fare la differenza nel tuo lavoro quotidiano.
Ogni nuova release di BricsCAD si costruisce sui punti di forza della precedente, e la V25 non fa eccezione: introduce una serie di funzionalità nuove e migliorate, pensate per ottimizzare i flussi di lavoro, aumentare la velocità operativa e offrire un controllo ancora più preciso sul disegno CAD.
Con BricsCAD V25 puoi aspettarti maggiore precisione, gestione semplificata dei blocchi e ottimizzazione più efficiente dei disegni – tutto ciò che ti serve per portare i tuoi progetti al livello successivo.
BricsCAD V25 mette a disposizione una suite ancora più evoluta di strumenti per l’ottimizzazione dei disegni, costruita sull’Intelligenza Artificiale introdotta nelle versioni precedenti. Già con BricsCAD V21 sono arrivati due comandi fondamentali:
- SEMPLIFICA, che consente di ridurre il numero di vertici superflui in polilinee e contorni di tratteggio senza alterarne la forma, contribuendo a snellire i file e migliorarne la gestione.
- OTTIMIZZA, che permette di correggere automaticamente errori di disegno in 2D (o 3D), chiudere spazi vuoti e regolare la precisione tramite valori di tolleranza, il tutto con anteprima in tempo reale delle modifiche.

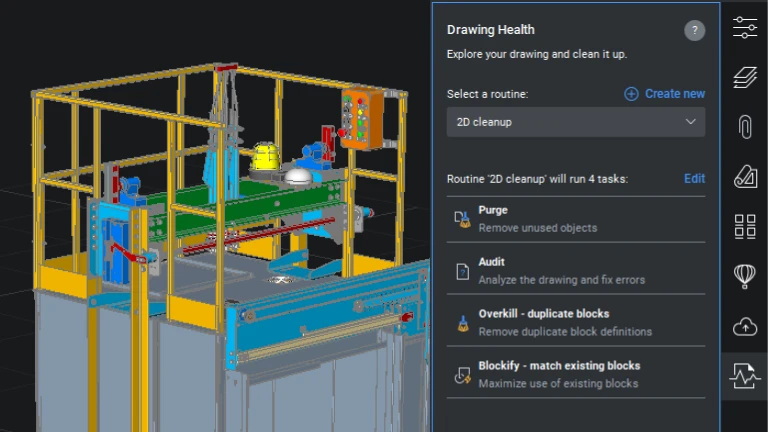

Questi comandi sono stati successivamente integrati nel pannello Salute del Disegno, introdotto in BricsCAD V23 con il comando SALUTEDWG. Questo pannello riunisce in un’unica interfaccia le principali funzionalità di ottimizzazione e pulizia, semplificando la manutenzione dei disegni in modo rapido ed efficace.

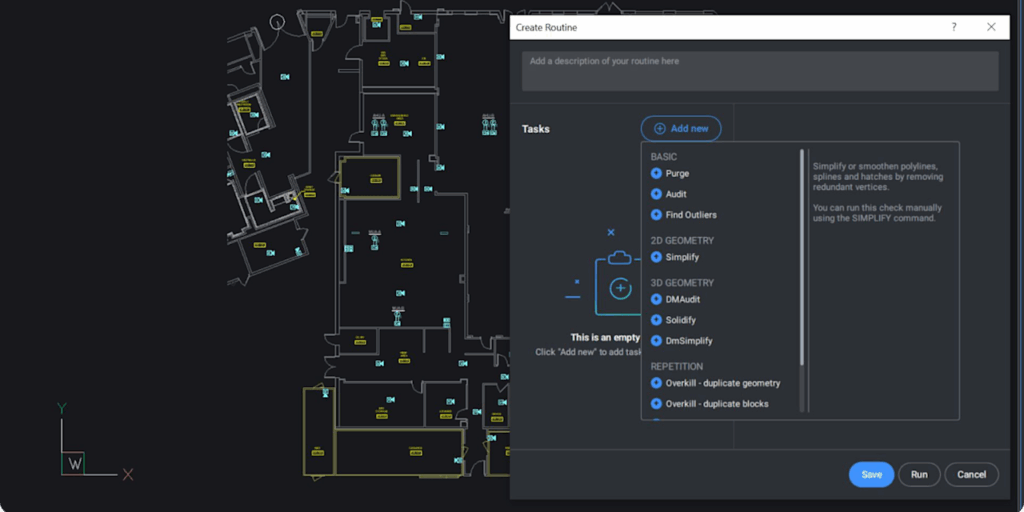

Con la versione V24, il comando SALUTEDWG è stato ulteriormente potenziato, introducendo la possibilità di creare routine di pulizia riutilizzabili, e includendo strumenti come ELIMINADUPLICATI, per rimuovere entità sovrapposte in un solo clic.
Oggi, con BricsCAD V25, il pannello Salute del Disegno compie un ulteriore passo avanti: pensato per migliorare la gestione di disegni complessi o di grandi dimensioni, consente di valutare automaticamente i file ricevuti, identificarne rapidamente eventuali criticità e ottimizzarne le prestazioni. Ogni routine è ora accompagnata da una descrizione dettagliata del suo potenziale impatto sul disegno, permettendo agli utenti di operare in modo più consapevole ed efficiente.
I Blocchi Parametrici
Introdotti in BricsCAD V21, i Blocchi Parametrici rappresentano un’alternativa più potente e flessibile rispetto ai Blocchi Dinamici. A differenza di questi ultimi, i Blocchi Parametrici funzionano sia in 2D che in 3D, consentendo di creare geometrie riutilizzabili, definite una sola volta e adattabili a diverse dimensioni, stati di visibilità e orientamenti.
Successivamente, ogni nuova versione di BricsCAD ha migliorato l’esperienza d’uso sia con i Blocchi Dinamici che con quelli Parametrici. Con BricsCAD V23 è stato introdotto il comando CONVERTIBLOCCO, che consente di convertire facilmente Blocchi Dinamici in Blocchi Parametrici nativi. Inoltre, la funzione RILEVABLOCCHIPARAMETRICO permette di riconoscere automaticamente variazioni semplici nella geometria 2D, generando blocchi parametrici completi di parametri, vincoli e linee di inversione.

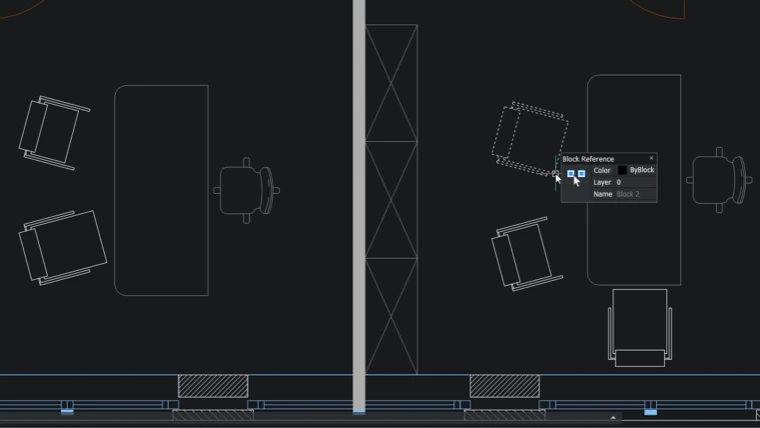

Con BricsCAD V25, lavorare con i blocchi è diventato ancora più intuitivo. Il comando RILEVABLOCCHI (in precedenza chiamato BLOCKIFY) ora supporta anche i Blocchi Parametrici, mentre il pannello comandi è stato ampliato con nuove opzioni e funzionalità di ricerca. Gli utenti possono ora decidere dove cercare un blocco: nel disegno corrente, nella libreria blocchi integrata o in una cartella specifica. A completare il tutto, la libreria di blocchi parametrici 2D e 3D è stata ulteriormente migliorata, offrendo risorse pronte all’uso per aumentare la produttività.
Con l’ultima versione, BricsCAD V25.2, l’inserimento dei Blocchi Dinamici diventa ancora più intuitivo: vengono ora mostrate le maniglie di allineamento, mentre la finestra di dialogo INSER offre un’anteprima chiara del blocco in fase di inserimento, sia in 2D che in 3D. Inoltre, la scala del blocco viene visualizzata in modo più trasparente, grazie a una gestione migliorata basata sul valore dell’impostazione INSUNITSSCALING.
Funzionalità aggiunte per una maggiore precisione
Copia Guidata e Copia Guidata 3D
In BricsCAD V20 è stata introdotta la funzionalità COPIAGUIDATA, che permetteva di allineare automaticamente le entità copiate con la geometria pertinente utilizzando curve guida, in modo da poter copiare le entità con facilità e precisione.
Introdotto con la versione V22, il comando COPIAGUIDATA3D consente di copiare solidi 3D, riferimenti di blocco o gruppi di facce da una posizione all’altra utilizzando facce di riferimento selezionate. In BricsCAD V25, l’utilizzo di Copia Guidata resta altrettanto semplice ma ancora più efficace: puoi eseguire copie intelligenti di oggetti, posizionando rapidamente simboli e blocchi (come ad esempio le porte) esattamente dove servono, sia visivamente che inserendo valori precisi. Il risultato? Meno errori, maggiore velocità ed efficienza operativa.
Con BricsCAD V25.2, il comando COPIAGUIDATA offre ancora più controllo: è ora possibile specificare un punto base per il posizionamento, a condizione che l’oggetto copiato presenti almeno un grado di libertà. Inoltre, è possibile invertire le entità lungo lo stesso asse in modo intuitivo, semplicemente premendo il tasto Maiusc oppure cliccando sull’apposita icona nello spazio modello.

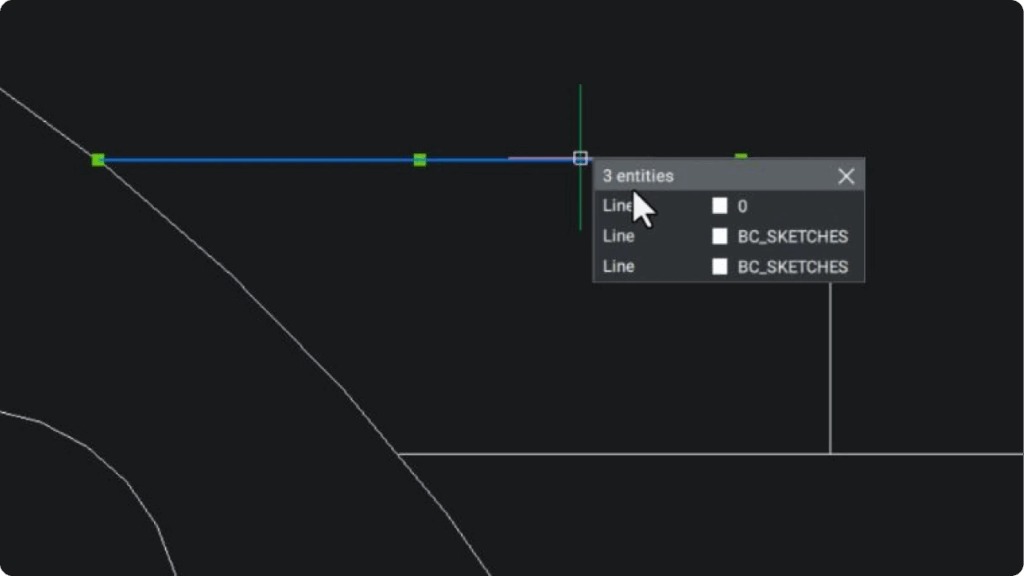

Selezione ciclica
In BricsCAD V25, è stata introdotta la funzionalità Selezione ciclica, semplificando la selezione di entità sovrapposte. È possibile selezionare qualsiasi entità sovrapposta e scegliere il layer a cui riassegnare l’entità o eliminarla. Questa funzionalità semplifica l’utilizzo di file importati contenenti entità sovrapposte.
Inoltre, in BricsCAD V25.2, la finestra di dialogo di selezione ora supporta selezioni multiple utilizzando i tasti Maiusc e Ctrl.
Comando Taglia
Il comando TAGLIA è stato notevolmente potenziato in BricsCAD V25, offrendo un’esperienza ancora più precisa ed efficiente. Tra le novità troviamo un migliore rilevamento dei contorni, la nuova Modalità Rapida, il supporto per il taglio su tratteggi e diverse ottimizzazioni che ne semplificano l’uso. Ora è possibile eseguire tagli più accurati anche su contorni multipli, con un’anteprima istantanea delle modifiche. Le operazioni 2D risultano più rapide e fluide, grazie a un’interazione migliorata con i contorni di tratteggio, che facilita la selezione delle aree da modificare e la chiusura automatica dei contorni.
Aggiornare BricsCAD a V25
Come avrai notato, BricsCAD V25 non è semplicemente un aggiornamento: è un vero investimento in produttività. Una suite di strumenti avanzati pensata per aiutare architetti, ingegneri e designer a ottenere risultati eccellenti in meno tempo. Qualunque sia il tuo ambito, BricsCAD V25 mette a tua disposizione tutte le funzionalità necessarie per lavorare con precisione, velocità ed efficienza.
